深鐵前海國際樞紐中心項目-T4

自2022年10月深圳入選國家智能建造試點城市以來，深圳嚴格落實住建部和省住建廳的部署要求，按照先行示范標準，全力打造智能建造新模式。全市已遴選并發布了100個智能建造試點項目，為進一步推廣經驗做法，現對試點項目之一“深鐵前海國際樞紐中心項目-T4棟工程項目”（以下簡稱項目）在智能建造領域的創新內容整理推廣。

前海國際樞紐中心-T4棟項目位于前海深港合作區桂灣片區，項目性質為超甲級寫字樓。主體結構采用框架-核心筒結構形式，共計61層，高度280m，其中通高大堂15.95m，標準層高度4.5m，占地面積20㎡，總建筑面積27.76萬㎡，總投資4億元。T4棟外輪廓變化復雜，每12層兩處大面積通高中庭，且在通高中庭處進行外輪廓結構變化。

樞紐規劃有5條軌道線路，其中地鐵1號線、地鐵5號線、地鐵11號線現已投入運營；穗莞深城際線機前段正在建設中，計劃2025年通車運營，港深西部鐵路為規劃線路。樞紐配套公交、出租、市政道路等設施，由政府投資。

△項目效果圖

項目致力打造兩標桿，即建設前海建設標桿和數字建造標桿；三理念，即踐行全專業管理理念、全員價值創造理念和綠色低碳建造理念；兩優質，即實現魯班獎工程和國際優質工程獎。根據前海國際樞紐工程特點，項目通過智慧建造聚焦施工現場崗位一線作業層，通過“云大物移智+BIM”等先進技術和綜合應用，對“人、機、料、法、環”等各生產要素的實時、全面、智能的監控和管理，實現業務間的互聯互通，數據應用，協同共享，綜合展現，搭建一個以進度為主線、以成本為核心、以項目為主體的多方協同、多級聯動、管理預控、整合高效的智能化生產經營管控平臺，推進全員參與智慧建造應用，實現現場使用管理數據化、信息化，更準確及時的數據采集、更智能的數據挖掘分析、更智慧的綜合預測，保障工程質量、安全、進度建設目標的順利實現。

項目依托BIM5D+智慧建造管理平臺，并基于BIM、IoT、大數據等技術，對項目安全、質量、技術、生產、成本、設備、環境等進行集成管理，再通過后臺數據集成系統收集安全質量問題臺賬、設備運行數據、勞務出勤記錄、AI智能隱患識別等數據，最后通過信息集成系統，將收集來的數據信息進行分類統計，通過數字化手段對現場施工管理進行升級。

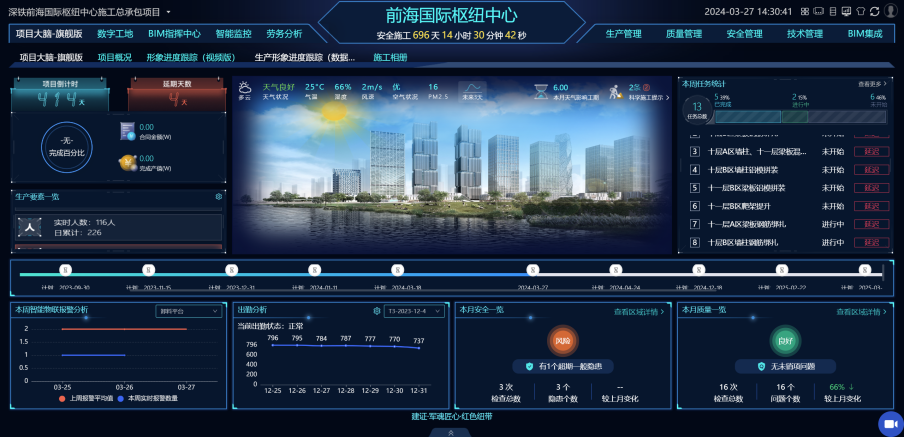

△智慧工地?cái)?shù)字化管理平臺展示

通過大數據技術，將匯集的大量數據進行處理，并對各類數據進行分析，并給出相應的建議，為項目決策提供支持，提高項目管理水平。

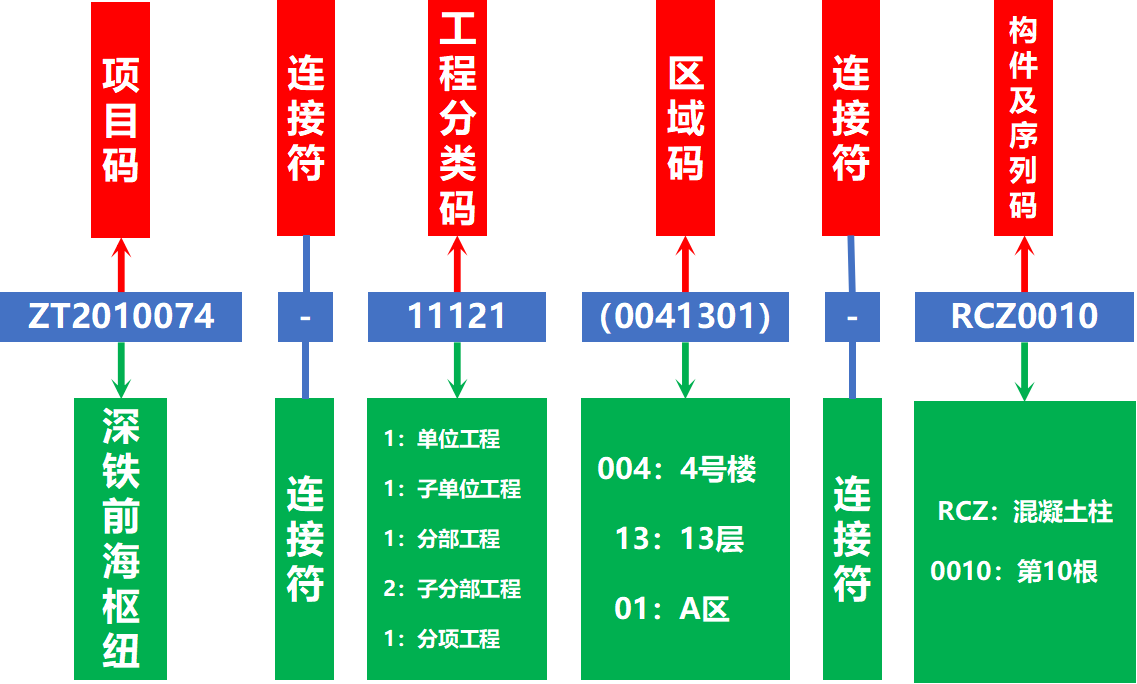

基于項目特性通過WBS技術自上而下從項目最大的單位開始，逐步將它們分解成下一層的多項任務，形成項目級WBS編碼表，編碼由項目碼、連接符、工程分類碼、區域碼、構件及序列碼組成，分別對應項目名稱、工程劃分名稱、樓棟、樓層、施工段、構件名稱。

△項目編碼規則

通過WBS編碼表對BIM模型進行分解及編碼，并利用WBS分解與模型編碼唯一對應性，對構件添加對應產值，讓BIM模型與投資、進度掛接，將“BIM三維實體模型-施工進度計劃-工程量清單”有效結合起來形成BIM 5D進度模擬，再以深鐵BIM平臺為依托，按月、季、年進行投資、進度綜合分析，開展數字化建造，實現投資、進度一體化管理。

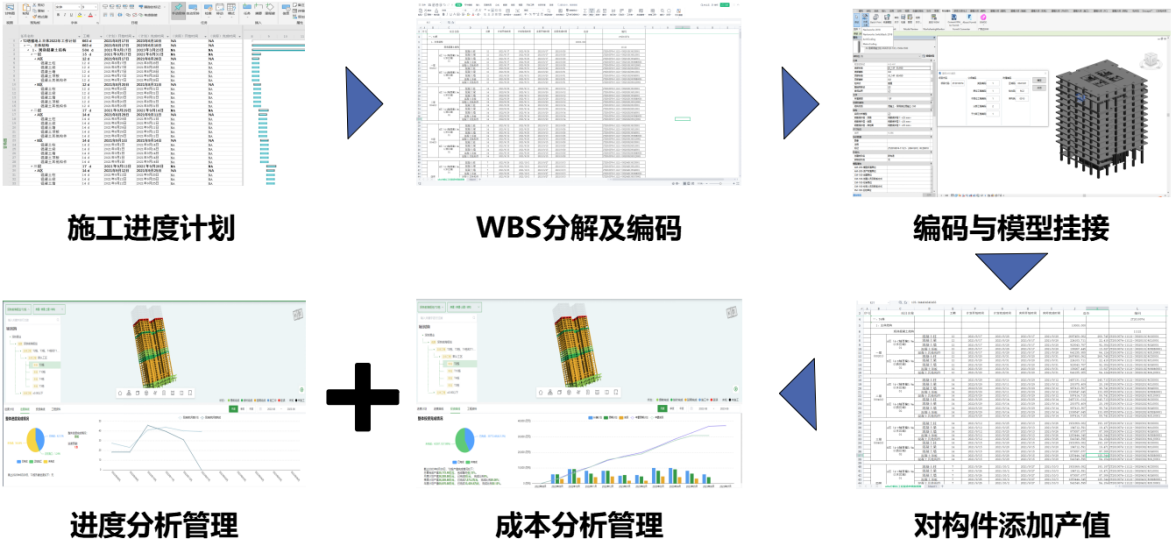

△BIM+WBS分解及編碼流程圖

項目依托鋼結構一體化管控平臺和BIM技術，實現了對鋼結構構件的全過程周期管理，通過平臺整合了設計、制造、運輸、施工、驗收和維護等各個環節，實現了鋼結構的精細化管理。

項目技術部利用深化后的BIM模型輸出零部件加工圖及下料單，并上傳至平臺，生產部根據圖紙及下料單編制并上傳生產計劃，再利用焊接機器人、切割機器人、銑削機器人等進行加工，加工完成后，將構件信息上傳至平臺并生成二維碼，再由運輸部運輸至現場，質量部基于構件二維碼對構件進行進場驗收，最后待現場安裝并驗收完成后，通過平臺對對應構件進行銷項，通過鋼結構一體化管控平臺對鋼構件加工各個工序進行監督控制，保證構件加工質量、進度有效可控。

目前行業防排煙風管主要采用的金屬鍍鋅鋼板風管外包防火板安裝工藝，產品結構為：鍍鋅鋼板+輕鋼龍骨+巖棉+防火板(0.5h~3h)，存在施工難度高、工序多、耗時久、安全風險大、成本高、觀感質量差等問題，本項目防排煙系統風管+防火包裹施工改為防火成品風管施工，使用BIM技術+裝配式施工在滿足高效建造、減少高大空間作業安全風險、縮短施工工期、降低成本的基礎上，為項目進度、質量、安全保駕護航。

項目經理作為智慧建造第一責任人負有統籌全局的責任，項目總工作為智慧建造實施第一責任人負有監督及考核各部門的責任，質量部、安全部、技術部和工程部都各司其職，及時督促和管理，加強對智慧建造平臺的使用，BIM工作室主要職責包括智慧建造后臺功能及權限配置、日常維護、數據收集及統計、平臺使用手冊的編輯及培訓、以及對數字設計內容進行審核。

鋼結構、幕墻、機電、精裝修、鋁模、砌體等進行深化設計。

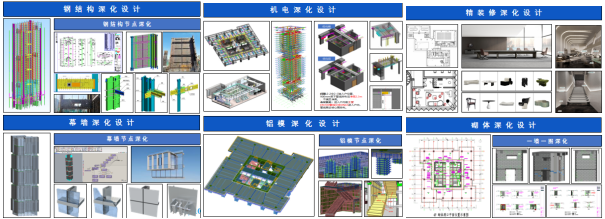

△基于BIM技術的數字設計

項目通過收集、自建、修改等方式，建立BIM構件庫、BIM樣板文件、輕量化模型等數字資產，再通過深鐵平臺及C8BIM平臺等對數字資產進行協同管理和應用。

△數字資產庫

TOD項目存在體量大，專業分包多，交叉作業復雜的情況，導致現場實際施工與模型存在出入。項目利用BIM+AR技術對工人進行施工前交底減小在施工過程中產生的誤差，施工結束后及時進行實模復核找出存在問題，為魯班獎創獎提供支撐。

△BIM+AR技術

利用自主研發的C8BIM協同平臺，對圖紙、變更、模型、文件、照片等資料進行協同管理，以達到信息同步、數據共享的目的，提升各方對項目進度的感知效率，提升溝通效率，節約溝通成本。

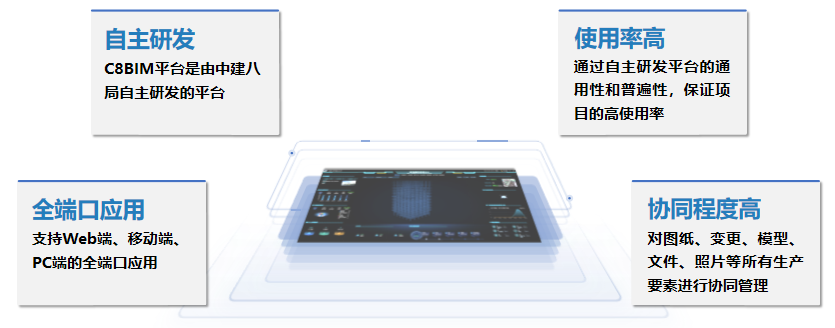

△C8BIM協同平臺

項目利用鋼結構一體化數字加工平臺，能高效、及時、準確的對鋼構的生產、運輸、驗收、安裝進行管控，及時優化施工計劃，保證了現場按時、按質、按量完成所有鋼結構構件施工。

△一體化數字加工平臺

項目共安裝智能設備176套，其中智能監控設備57套、智能識別設備36套、智能監測設備41套、其他智能設備42套，為項目數字建造提供硬件支持。

△智能設備點位圖

項目根據現場實際需求，共制定“基礎九+拓展八+升級六”共計23項應用模塊，涉及項目各個層面。

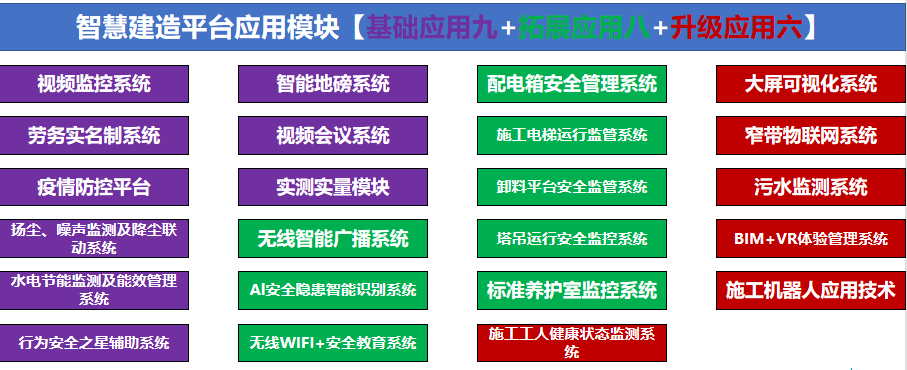

△智慧建造平臺應用模塊

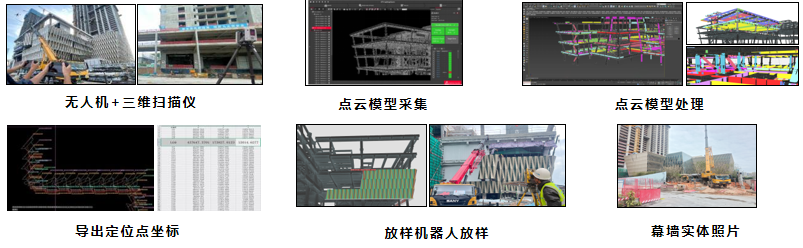

基于空間點云逆向建模，用于實測實量、基坑挖方量計算、鋼結構變形測量、模板腳手架變形監測、建筑物沉降變形監測、機電管線安裝校核等多種建筑工程常用場景，減少人員投入，提升工種效率，測量結束自動輸出實測實量報告，減少人為干預，提升測量精度。應用亮點在于實測實量、自動化作業、質量分析和逆向建模。

△三維激光掃描機器人

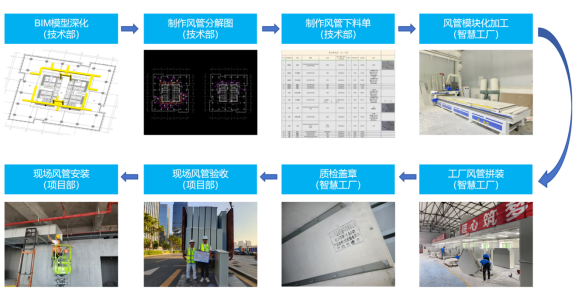

項目利用風管數字化工廠加工平臺，根據BIM圖紙,對成品防火風管下料圖進行深化、開料、制作、質檢進行全過程管控，保證了現場能按BIM圖紙按時、按質、按量準確的完成共計4.5萬平方成品防火風管制作加工。

△成品防火風管

生產管理系統、勞務管理系統、安全管理系統、質量管理系統、技術管理系統、智慧工地管理系統、設備集成應用、數據集成應用、信息集成應用等。

項目通過將施工組織設計導入智慧施工管理平臺，按月周對計劃進行逐級拆解，并指定責任人，通過移動端APP進行任務跟蹤，包括進度跟蹤、勞動力跟蹤、物資跟蹤、質安跟蹤等，最后由系統自動輸出質安報表、施工日志、數字周報等，截止日前共計發布生產任務1021條，輸出質安報表143份，生成數字周報143份，大幅提升任務協同效率。

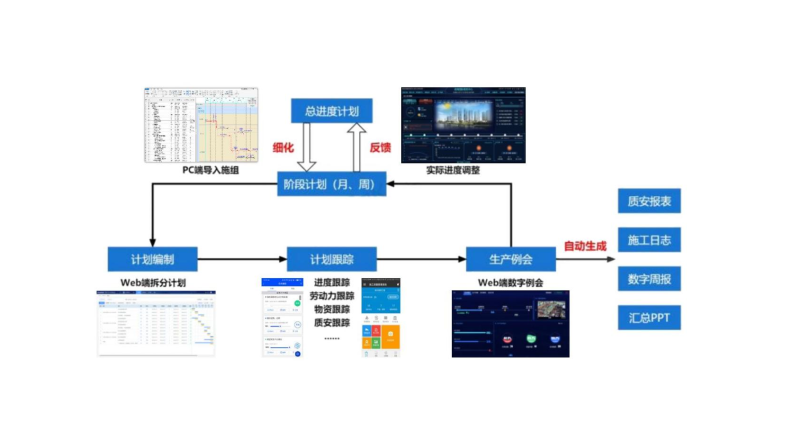

△數字化管理升級示意圖

項目利用智能施工管理平臺整合各類智能設備，對安全隱患、安全風險、危大工程、違規作業、大型機械等進行識別、監控及管控，并通過平臺自動統計數據，對問題數量、整改清理、類型分布、問題趨勢、人員履職等重要數據進行對比分析，并結合IOT技術，將各類智能設備進行聯動，包括高清監控+AI識別、環境監測+智能噴淋、智能識別+語音廣播等。

△智能設備聯動

項目借助智能施工管理平臺，管理人員通過平臺線上發布問題，同步推送所有相關人員，，做到責任到人、及時整改、數據留痕、問題可溯，截止日前，共發布質量問題1983條，及時整改率超95%，整改率100%，并利用各類智能化施工機器人，通過信息化、數據化、智能化的科學管理手段，對現場質量問題、質量隱患等進行監督管理。

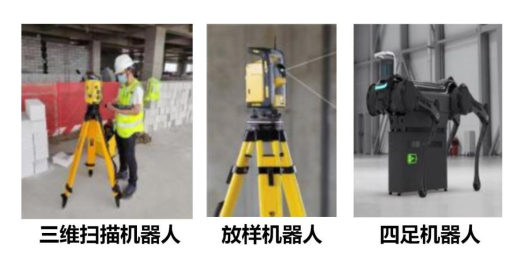

△各類施工機器人

項目通過智能施工管理系統，將生產、安全、質量、技術、勞務、機械、設備、黨建等管理系統進行整合，并集中管理，并利用AI、大數據、互聯網、物聯網等數字化技術，提升對施工現場“人機料法環”等各關鍵要素的全面感知和實時互聯，通過新型技術手段，驅動項目現場施工管理數字化升級。

△項目大腦集成界面

△項目智能設備點位（部分）示意圖

基于智能建造綜合技術，對項目進度進行精確控制，提高施工效率，降低時間成本，有效提升項目質量，減少約90%的返工率，使T4塔樓封頂時間比合同工期分別提前149天，為項目綜合節約超千萬余元。

以智慧建造做為項目亮點，助力項目迎接社會各界觀摩交流，包括承辦國家級建設工程綠色低碳與智能建造交流暨項目觀摩會等活動，獲得了社會各界、業主、同行業單位的一致好評，提升企業及項目品牌形象，得到包括人民日?qǐng)?bào)、深圳商報、深圳新聞網、綠筑網等多家媒體報道。

項目還榮獲《深圳市建設工程安全生產與安全文明優良工地》、《廣東省建筑業新技術應用示范單位》、廣東省建筑業綠色施工示范工程》，并入選深圳市智慧建造試點項目。同時基于智能建造科研助力，榮獲廣東省建筑業協會BIM成果一等獎、第四屆新基建杯BIM大賽特等獎、第十三屆龍圖杯BIM大賽一等獎等多項獎項。

參建單位信息

項目名稱：深鐵前海國際樞紐中心項目-T4棟工程項目

建設地點：深圳市前海桂灣片區，臨海大道以東，聽海大道以西，桂灣一路以南，桂灣四路以北

建設單位：深圳市地鐵集團有限公司

建設規模：T4棟地上總建筑面積14.7萬㎡，地下6層、地上61層

設計單位：中國建筑科學研究院有限公司

監理單位：深圳市華西建設監理有限公司

勘察單位：深圳市市政設計研究院有限公司

總承包單位：中國建筑第八工程局有限公司
