福田水質凈化廠

二期工程項目

自2022年10月深圳市入選國家智能建造試點城市以來，嚴格落實住建部和省住建廳的部署要求，按照先行示范標準，全力打造智能建造新模式。全市已遴選并發布了100個智能建造試點項目，為進一步推廣經驗做法，現對試點項目之一“福田水質凈化廠二期工程”（以下簡稱項目）在智能建造領域的創新內容整理推廣。

項目位于福田區沙頭街道白石路5號福田水質凈化廠內，服務范圍覆蓋福田區及南山區部分區域。本項目為水質凈化廠改擴建工程，其中擴建工程設計規模為30萬m3/d；提標工程設計規模為每天40萬m3；再生水轉輸每天7萬m3/d；調蓄池有效容積6萬立方米。總建筑面積約17.92萬平方米，2022年12月開工，計劃2026年1月竣工。

本項目，建成后將填補片區污水處理能力缺口，削減排入深圳灣海域的水污染物，提升流域水質，助力深圳市完成水環境綜合治理，創建低碳生態示范城市。福田水質凈化廠將是亞洲最大的雙層半地下水質凈化廠，是現代化公共設施轉型的創新典范。

△項目進度

項目秉持綠色低碳生態理念，以綠色生產建造，實現能源轉化，高效利用空間，呼應深圳“山海連城”計劃，契合“一軸兩翼”福田中心城區發展要求，融合全球首個國際紅樹林中心建設背景，從空間集約節約、資源綠色低碳、內涵文化賦能等方面蝶變，致力打造成為地下式現代水質凈化廠標桿及環水綠色生態綜合體。

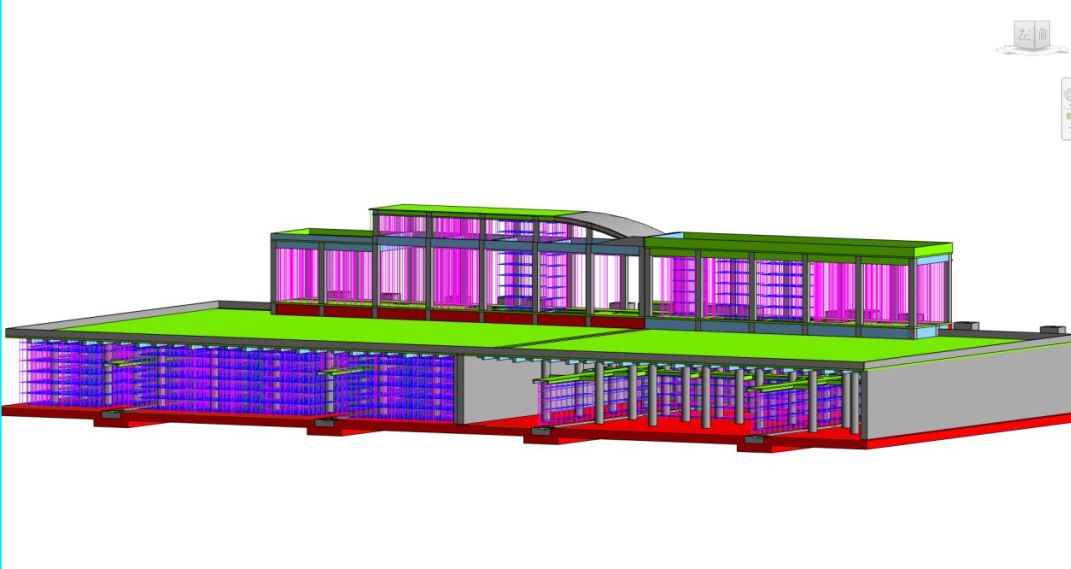

本項目采用了基于BIM的協同設計管理平臺，平臺具有各專業文件提資、圖紙參照、匯總模型、模型校審、一鍵出圖等功能，設計師本人同時繪制平面圖與BIM模型，相互驗證減少出圖錯漏，將BIM應用落到實處。減少項目變更約65%，縮短項目周期，降低投資成本，縮短工期約10%。

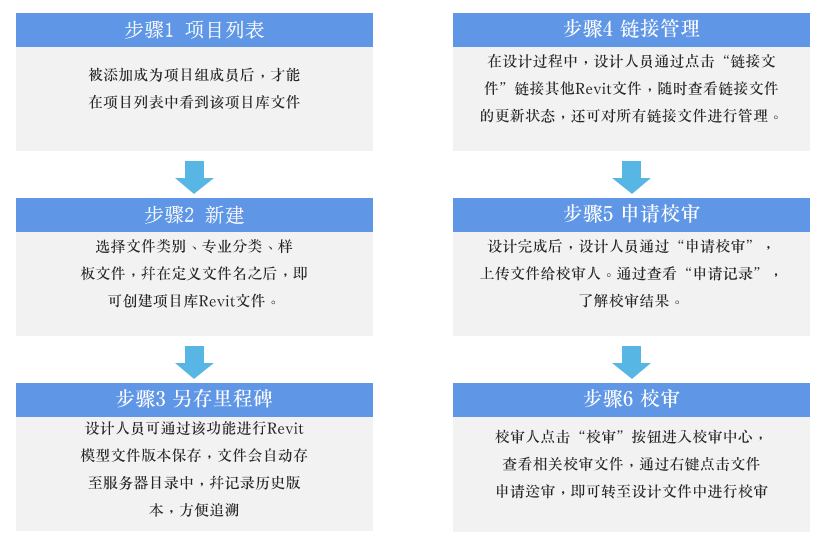

△基于BIM的設計協同管理平臺工作流程

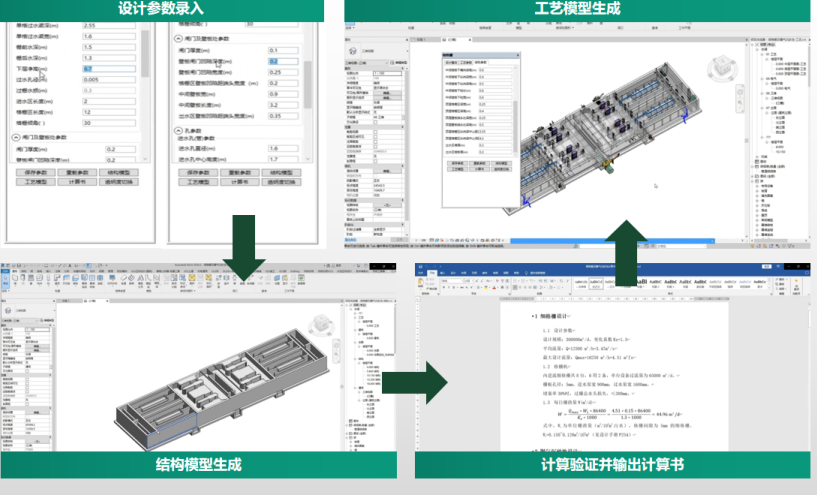

參數化設計水池構筑物按照物理化學處理、生物處理、污泥處理級別進行排布，設計師根據需要水池單體，按照總體設計、工藝參數、結構參數、結構模型、工藝模型、計算書六個部分進行水池單體初步設計。參數輸入完成后軟件會自動生成水池結構模型、水池工藝模型、水池計算書。

△參數化設計界面

根據行業使用的需要，族庫分為“標準庫”和“企業庫”兩部分，標準庫為工程行業中各專業常用的構件族，包含建筑、結構、暖通、電氣、給排水、景觀、路橋、基坑支護、隧道等專業標準庫。

平臺可按照目錄類別進行查找，同級目錄下的族文件會以縮略圖進行顯示方便查找，也可以直接輸入關鍵字進行搜索。右鍵單擊族文件名，可查看族參數信息，并可將族文件載入項目中或下載族文件。

△構件庫

由深圳市水務（集團）有限公司牽頭，中國市政工程中南設計研究總院有限公司、中建三局集團有限公司聯合體開發EPC協同管理平臺，全過程BIM+數字化技術應用，通過平臺實現基于BIM的項目施工管理，提升參建各方的溝通效率及協同管理能力，實現各項業務數據可以歷史溯源。

EPC協同管理平臺基于輕量化引擎及BIM模型，對工程建設進行標準化、流程化、規范化管理，實現BIM設計成果的展示及交互、現場巡檢與后臺服務關聯、施工現場無紙化安全管理，提升參建各方的溝通效率及協同管理能力，為項目進度、質量、安全目標提供堅實保障。

通過線上平臺進行危險作業在線審核，通過可視化錨點關聯BIM模型與攝像頭信息，管理人員可實時查看現場危險作業情況。同時通過開發“電子圍欄”功能與EPC協同平臺場景進行交互，掌握當日施工區域，精準聚焦現場圍蔽等情況。

△EPC協同管理平臺

利用BIM技術串聯EPC協同、智慧工地與智慧水務三大智慧平臺，以信息互聯互通為支撐，覆蓋項目全生命周期，集合全景監控、進度管理、質量安全管理、勞務管理、設備管理和環境監測功能，將項目打造成數字化信息化的智慧工地。

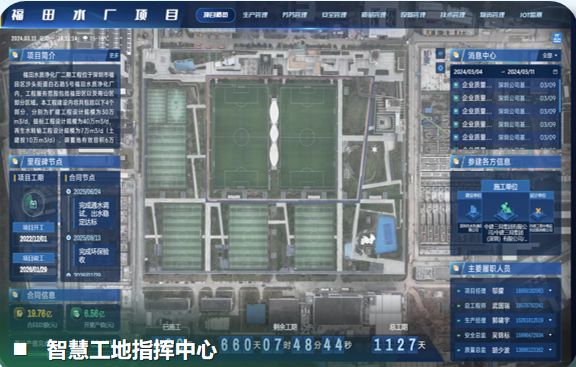

△智慧工地指揮中心

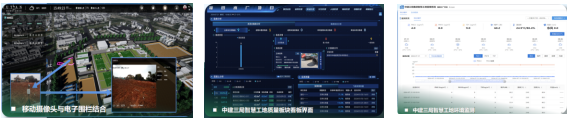

EPC平臺安全監控，通過安全模塊，整體瀏覽安全看板，記錄危險源、巡查隱患及安全方案審批情況?？蓪?shí)時獲取當日危險作業審批情況，隨時隨地通過手機端、電腦端訪問危險作業綁定的監控畫面，為項目零事故的安全目標保駕護航。出入口攝像頭對進入作業現場的人員進行安全帽、反光背心智能識別，發現違規行為可發出語音報警提醒，并將違章行為拍照記錄自動上傳EPC協同管理平臺。

基于EPC協同管理平臺和智慧工地平臺開展質量監測，質量巡檢與移動端質量巡檢數據互通，且平臺支持二維碼相關信息，現場掃描可查詢相關構件信息，平臺上可進行在線質量驗收管理。

利用智慧工地平臺在線監測系統可以測噪音、風速、風向、溫濕度、PM2.5、PM10等環境數據，同時可設置自動監測濁度儀，對出水水質進行在線監測，數據可在手機實時查詢。

△施工安全、質量、環境監測

項目通過提取地質勘察報告中相同地質層內的點坐標信息，利用BIM軟件及相關插件，生成地質模型，批量生成BIM樁基礎模型。通過從上述模型中獲取樁類型、樁編號、設計參考樁長、BIM參考樁長、終壓值等施工數據，實現樁基可視化、進度管理及時性、樁長預測及管樁報料，提高了項目管理的時效性和有效性，優化配樁、減少管樁材料損耗。

△BIM樁基礎模型

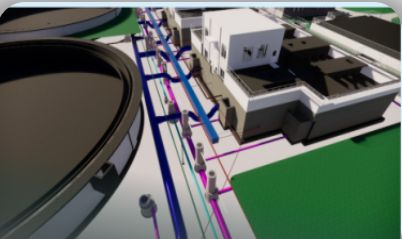

利用BIM技術對管線現狀進行分析，確定最優的遷改保護方案，盡量減少因地下空間主體施工，對周邊道路、用戶和地塊的影響，對于因施工需要與其永久性構筑物位置矛盾和沖突的管線，優化遷改方案。

△廠區管線模型

通過自動生成的計劃與 BIM 模型掛接關聯，估算工程量，自動通過功效計算資源需求，提供參考，并通過云平臺和BIM技術的創新，快速自動化生成完整合理的總控計劃，解決常規計劃標準化程度低、資源分析計算量大不易調整、計劃項跟蹤困難的缺點。

△進度計劃模擬

基于BIM軟件開發了一款用于盤扣架支撐體系綜合設計系統，集超限構件識別、自動畫模與材料統計、自動排桿、出具計算書于一體的智能設計系統，提高了工程安全管理、工作效能提升、人力資源節約。

△綜合設計系統

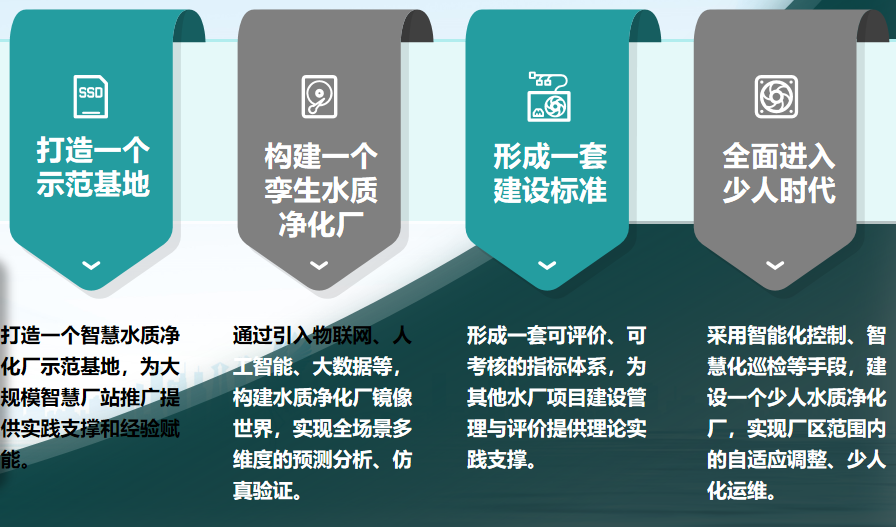

綜合采用物聯網、大數據、人工智能、智能機器人等手段，打造智慧少人水質凈化廠，實現安全可靠、綠色低碳、高效運營，由人工經驗+傳統自動化控制模式向未來全機器智能控制模式轉變。

△智慧廠站平臺

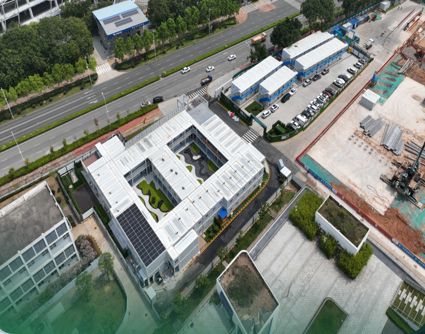

光伏發電是一種利用太陽能電池半導體材料的光伏效應，將太陽光輻射能直接轉換為電能的新型發電系統。裝機面積為153平方，無其他運營費用，年均可發4.35萬度。根據福田區工業用電電價，太陽能光伏發電每年可為項目節約4.35萬元。發電數據接入項目EPC協同管理平臺中。

△太陽能光伏系統

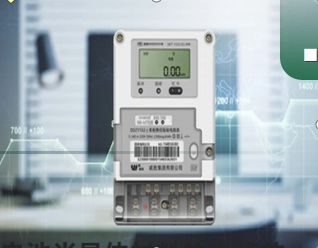

智能（水）電表基礎上構建的高級量測體系、自動抄表系統能為用戶提供更加詳細的（用水）用電信息，做到實時監控水電數據消耗情況并接入智慧工地管理系統，指導項目更好地制定（用水）用電量管控措施，以達到節?。ㄋ╇娰M(fèi)和減少溫室氣體排放的目標。

△智能電表

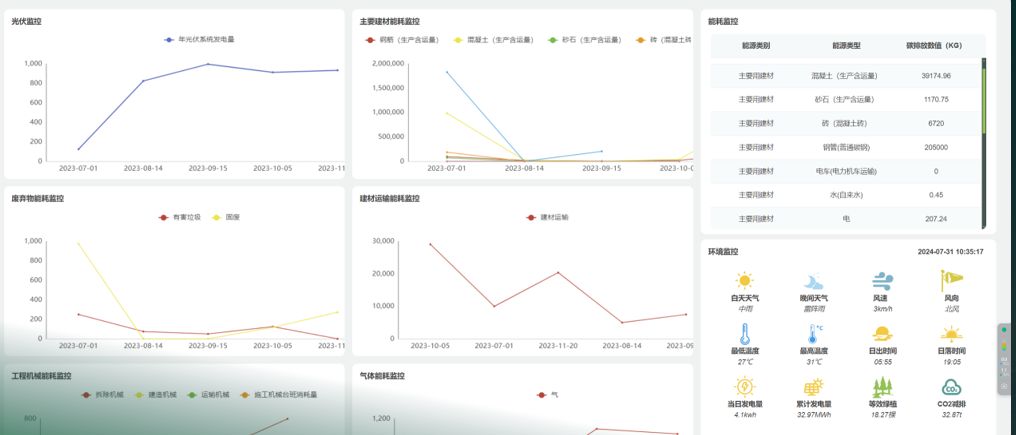

項目根據《建筑碳排放計算標準（GB/T 51366-2019）》《建筑碳排放計算導則（試行）》制定本項目碳排放計量方法。系統中輸入能源消耗數據系統可自動計算碳排放數據，數據顯示接入EPC協同管理平臺實現減碳量目標可視化管理。

△碳排放監控看板

平臺具有采購計劃管理、供應商尋源、招投標管理、合同管理、采購訂單協同、物流管理、收驗貨管理、結算管理、供應商管理、物資管理、金融服務等功能。平臺能夠支持訂單履約環節各參與方在線協同，實現合同、訂單、發貨單、驗收單在線管理；支持實時監控標的物生產交付過程，利用一物一碼實現智能收發貨、交付可視化與質量追溯  。實現工程項目招標采購的一站式線上服務，降低了工程材料采購成本。

深圳市建筑業實名制和分賬制管理平臺（i深建）對接門禁系統，錄入工人信息后，自動同步至兩制平臺，產業培訓率100%。

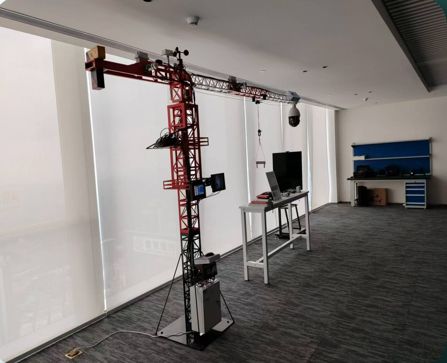

針對塔機高空操控環境差、風險高、功效低等問題，研發基于5G遠程通訊的多信息融合塔機遠程控制系統。該系統專為施工現場塔機量身定制，適用于房屋建筑、基礎設施等領域的施工現場，主要由數據感知、網絡傳輸、遠程操控、集中管控及安全保障五大模塊組成，將塔機高空作業變革為地面室內集約化作業，改善操作人員的工作環境，提升整個吊裝過程的安全性能和作業效率，提升現場數字化管理水平。

△5G智能塔吊

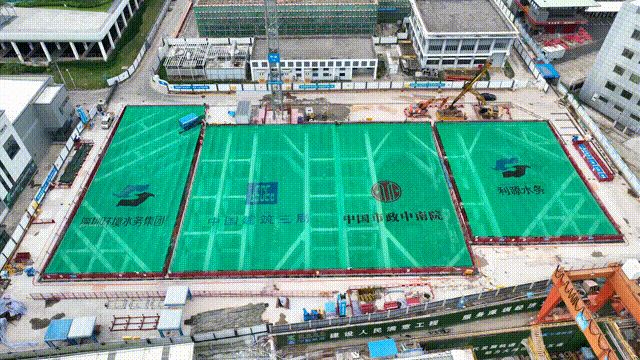

該系統可回收循環使用，規避了常規防塵網污染土壤、頻繁更換、影響施工、耗費人力物力等諸多弊端。通過手機APP操作，利用智能牽引控制機構，實現幕布及鋼絲繩的自由開合避免天幕系統對塔吊吊裝的影響，使得天幕系統能夠覆蓋土方開挖及地下室結構施工階段。具有很好的降噪、遮光效果，減少現場施工產生的噪聲及光照污染，實現綠色施工和智慧化建造。

△智能防塵天幕

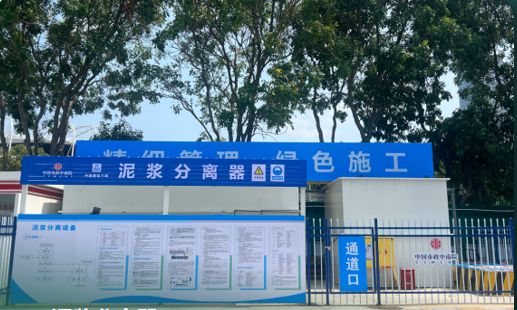

項目大土方開挖階段“黃泥水”控制難度大，常規的沉淀池效果難以保障排水過濾效果。通過采用泥漿分離器一體化處理，使其達到高效脫水的目的，同時污泥不斷排出機外，保證項目黃泥水不外排。過濾后水部分連接至現場的移動廁所，進行部分水循環利用。

△泥漿分離器

采用數字化和智能化技術，引入高機動性無人機、高清變焦攝像頭、圖像AI自動識別、飛行路徑自動規劃控制、圖像數據云端上傳等技術輔助塔吊人工安全檢查;用“機器“代替“人眼“來做“識別’和“判斷”，減輕人工依賴及危險性，提高檢查效率和準確性，推動機器視覺+AI技術在施工數智化檢查和安全管理中的研發與創新。

△無人機AI巡檢塔吊模型

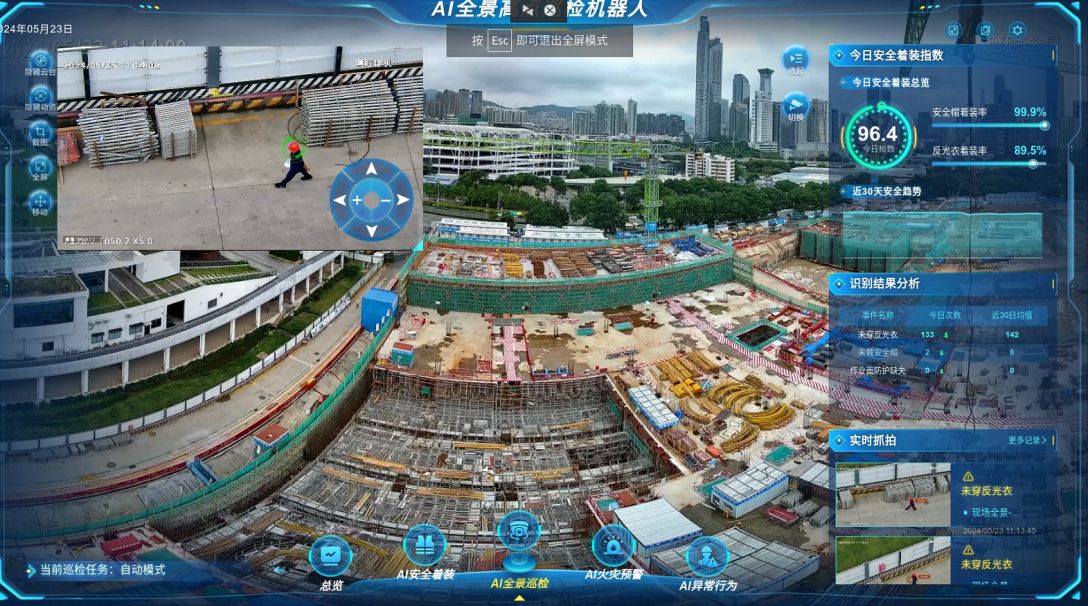

項目在塔吊最高點及主要人員通道安裝智能識別攝像頭及音箱，對進入作業現場的人員進行安全帽、反光背心智能識別，發現違規行為可發出語音報警提醒，提醒記錄自動上傳EPC協同管理平臺。

△AI全景高點巡檢機器人

利用無人機，對需要實景建模的施工場地進行拍攝?？蛇\(yùn)用航線規劃對無人機航線的規劃，設置好飛行航點，飛行高度滿足高于建筑物即可。確保所生成實景模型的清晰度。

△無人機航線規劃

該項目同時在智能無人倉庫、危險區域智慧預警、智能安全帽、臨時用電智慧化管理、智能化鋼筋鋸床切割機、免基礎自動洗車槽、智能無人地磅、自動滅火球、鋼筋定位快速檢查工具、鋼筋A(yù)I盤點、實測實量工具、手持三維激光掃描儀等智能建造設備裝備方面進行廣泛應用。

工程名稱：福田水質凈化廠二期工程

工程地址：福田區沙頭街道白石路5號

建設單位：深圳市水務（集團）有限公司

監理單位：深圳市利源水務設計咨詢有限公司

EPC總承包牽頭單位：中國市政工程中南設計研究總院有限公司

EPC總承包施工單位：中建三局集團有限公司
