坪山區沙湖保障性租賃住房項目

自2022年10月深圳入選國家智能建造試點城市以來，深圳嚴格落實住建部和省住建廳的部署要求，按照先行示范標準，全力打造智能建造新模式。全市已遴選并發布了100個智能建造試點項目，為進一步推廣經驗做法，現對試點項目之一“坪山區沙湖保障性租賃住房項目”（以下簡稱項目）創新內容進行整理推送。

坪山區沙湖保障性租賃住房項目占地面積約4.7萬平方米，總建筑面積約28萬平方米。由2棟145米超高層住宅、7棟100米高層住宅、1棟幼兒園及相關配套組成。周邊現狀為已建成的坪山區湯坑小學、坪山人民醫院(在建)、康寧醫院、新城東方麗園公交站等公共配套設施。

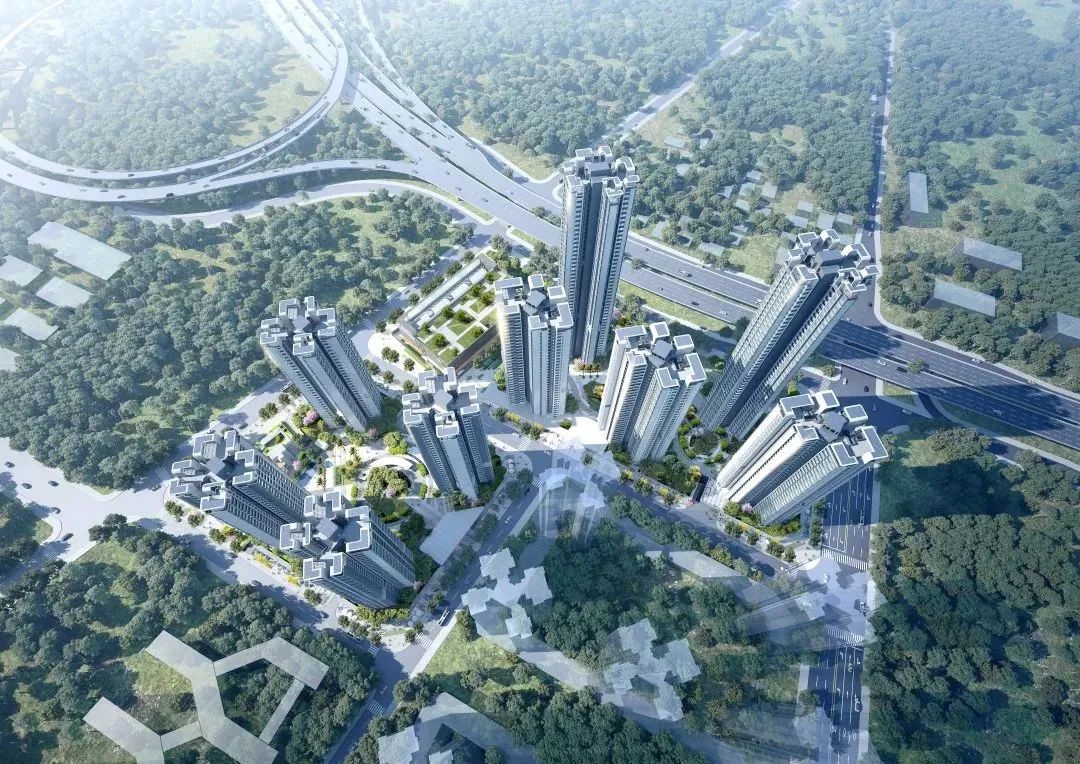

△坪山沙湖保障性租賃住房項目效果圖

本項目是全國首個保障性租賃住房建筑機器人應用項目，作為深圳入選全國首批智能建造試點城市重要支撐項目，旨在打造高品質公共住房示范樣板，建筑機器人系統化應用與智能建造的標桿，基于建筑機器人系統化應用，采用“8+9+N”點面機器人應用模式，結合先進的無人值守建造監測及智能安全帽立體定位等智能技術，運用“最強大腦”智慧建造平臺，實現管理模式的創新、管理技術的創新、建造技術的創新，首創保障性住房智能建造技術的集成應用。

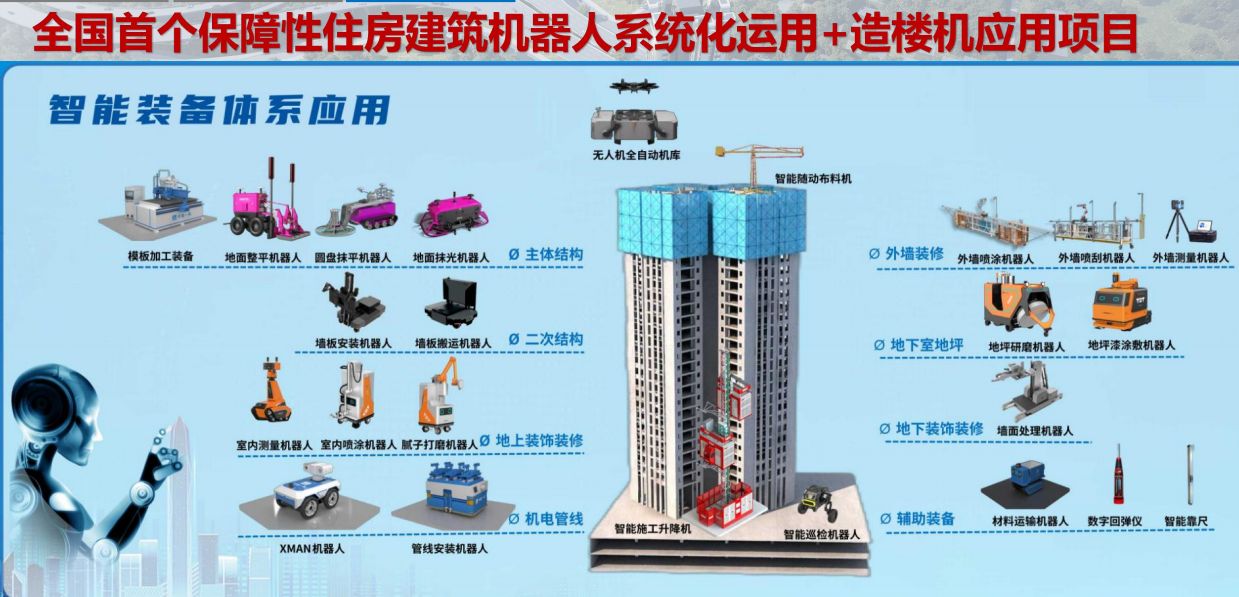

△建筑機器人系統化應用示意圖

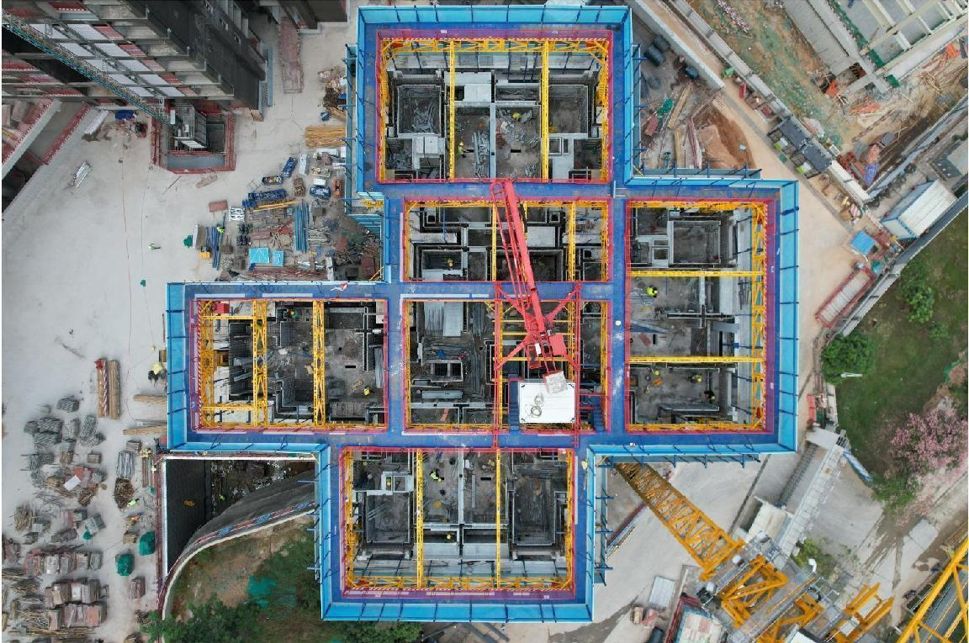

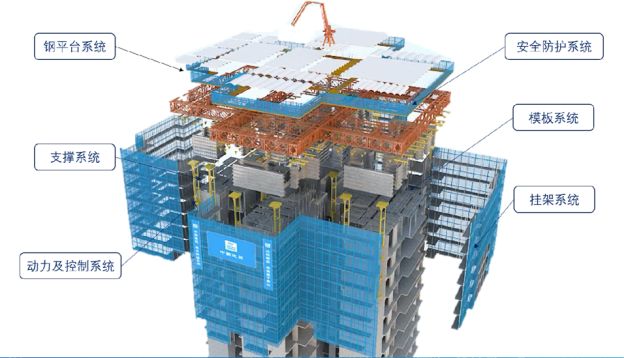

造樓機是采用云端建造工廠建造，它主要由鋼平臺系統、支撐系統、安全防護系統、液壓動力系統、控制系統、掛架系統、模板系統組合而成，集成模板吊掛、遙控布料機、可開合雨棚、自動噴淋、巡檢機器人等裝置，提高作業功效和安全保障，為全天候施工作業創造條件。相對于傳統的爬架、爬模、頂模系統，云端建造工廠具有模塊化高適應性自升力降鋼平臺、高承載力附墻支座、類工廠施工作業環境、施工裝備集成平臺、掛架和模板吊掛及自動化程度高等點。云端建造工廠秉承“輕量化、標準化、類工廠化、產品化”設計理念，致力于打造類工廠化作業空間，可進一步提升工程質量、安全、效益和品質。

△造樓機相關圖片（可滑動）

項目建設單位為深圳市坪山安居有限公司，安居公司項目負責人定期召集施工總承包單位中建一局及中建四局、設計單位香港華藝、機器人施工單位等單位相關人員，就智能建造推進過程中遇到的問題進行會議討論，并協調各家單位將問題會上解決，再將成果及時整理匯總。各家單位“一體同心”,以坪山沙湖項目為依托，通過歸納總結形成智能建造示范及建筑機器人既有平臺、功能改造關鍵技術的研究報告，從而共同推進智能建造方案的落實。

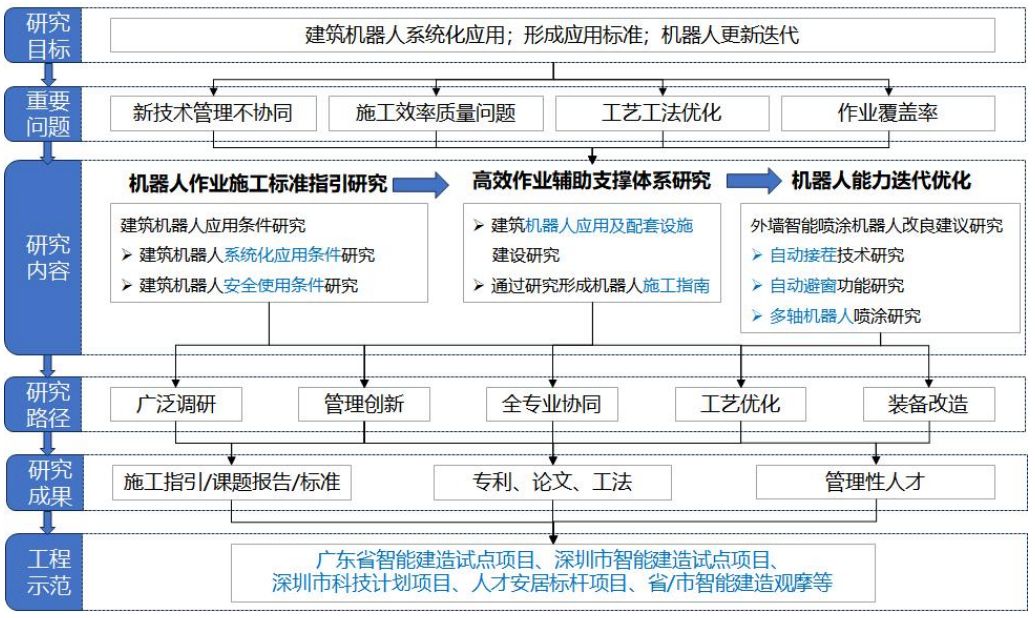

△建筑機器人系統化應用的相關研究

AI方案比選：創建或局部調整的方式形成多個備選設計方案BIM模型，對比不同設計方案優缺點。

周邊環境分析：通過BIM建立場地模型能夠更好的對項目做出總體規劃，結合場地BIM模型分析交通組織，豎向布置等，并且可以得出大量的直觀數據作為方案決策的支撐。

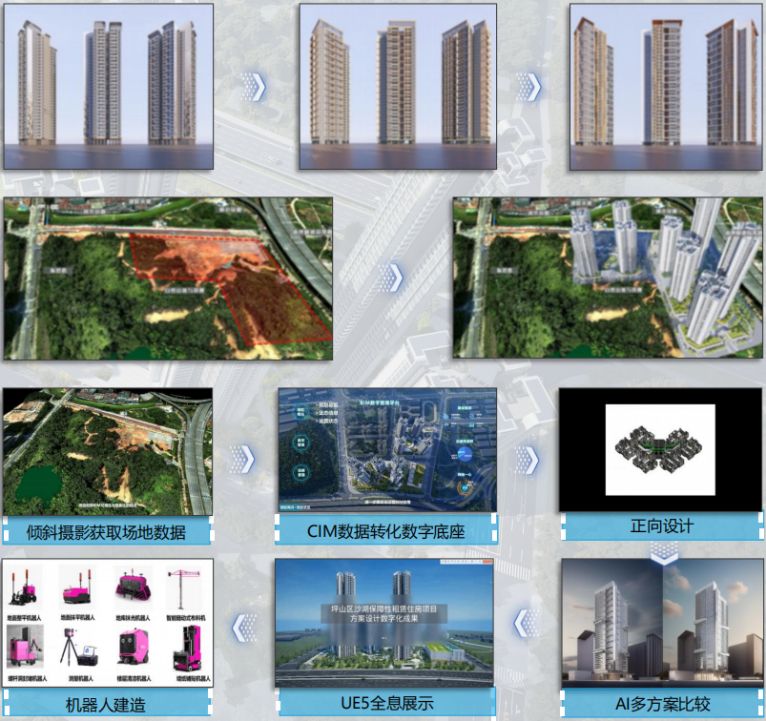

BIM設計協同：正向設計工作流逐漸形成，進行項目技術創新，嘗試形成“CIM+BIM+UE5+Al+機器人”的智能建造流程，進行多技術聯動。

△基于BIM的設計協同

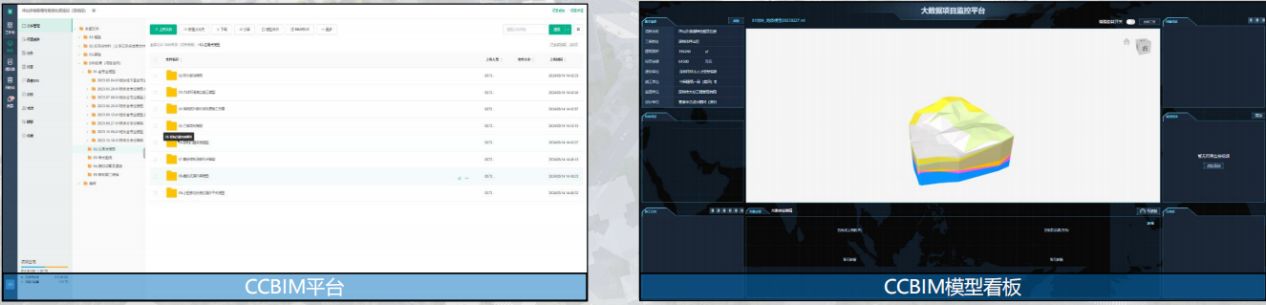

項目采用紅瓦的協同大師和品茗CCBIM平臺，形成了高效協同辦公及模型輕量化預覽，在施工前進行BIM可視化交底，使作業工人掌握設計意圖，減少現場返工情況。

△CCBIM平臺

模型創建過程中通過利用在線文檔，實時統計各專業問題，查找圖紙錯漏碰缺問題并進行優化。

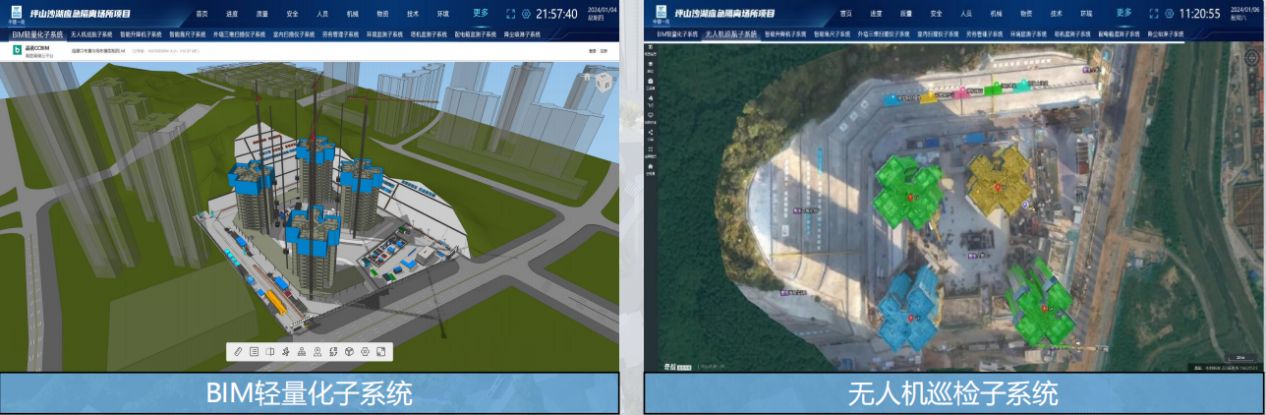

BIM輕量化子系統：可在線查看BIM模型，通過輕量化解決模型體量大、容易卡頓的現象，隨時查看模型輔助現場施工。但在平臺上接入為模型分享鏈接，只能查看1個模型，無法對CCBIM平臺每個模型查看，涉及平臺系統開發。

無人機巡檢子系統：通過無人機平臺生成項目點云模型，可實時掌握現場的形象進度、全景圖查看及土方測量。但無法與無人機航線系統打通，存在1個無人機航線系統及1個無人機應用平臺系統。

△施工工地?cái)?shù)字化管理

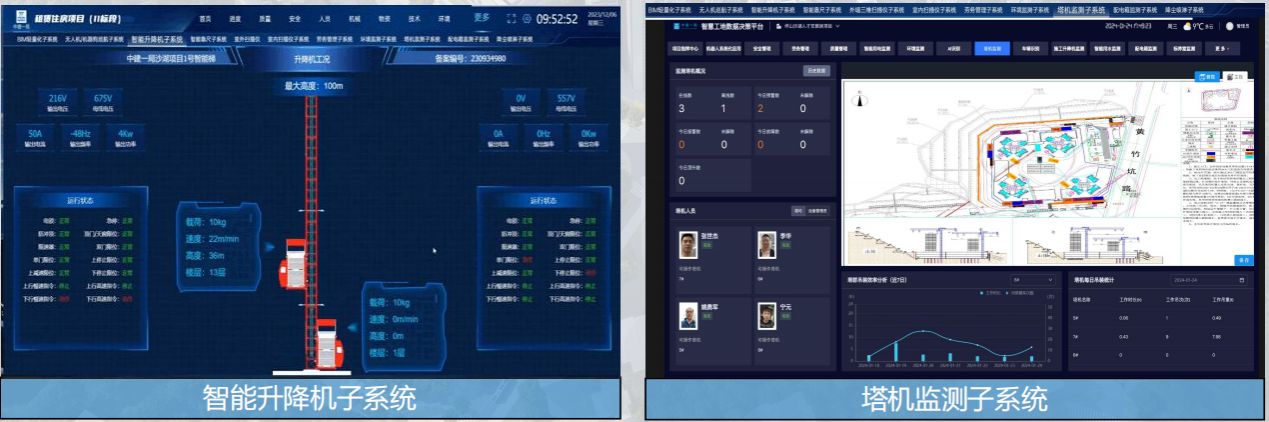

智能升降機子系統：對8#樓智能施工升降機進行動態實時監控，可在線查看所在樓層、運行速度、運行狀態等數據。但無法實時查看施工升降機視頻監控情況。

塔機監測子系統：在現場4臺塔吊中均安裝傳感器，可進行塔群碰撞預警，但塔機監測系統無法實時查看塔吊作業狀態。

△施工安全監測

外墻掃描儀子系統：可將外墻檢測報告及原始點云上傳至平臺上，在8#樓墻面的東北面為98分，東南面為97分。但無法對點云模型在線三維查看。

室內掃描儀子系統：可將實測實量數據上傳至系統上，并可對室內環境掃描三維查看。目前室內掃描儀在8#樓開展實施應用，正進一步開通設備運平臺管理服務，拓展應用場景。但墻上有爬架附著點會存在測量偏差。

△施工質量監測

環境監測子系統：可對環境的PM2.5、PM10、噪聲及溫度等監測，但存在數據采集精度不足，響應不及時等問題。

配電箱監測子系統：現場5臺傳感設備部署于不同材料堆放區的配電箱上，用于監測電流及電纜溫度。但系統無法對漏電流及電壓等安全隱患預警。

△施工環境監測

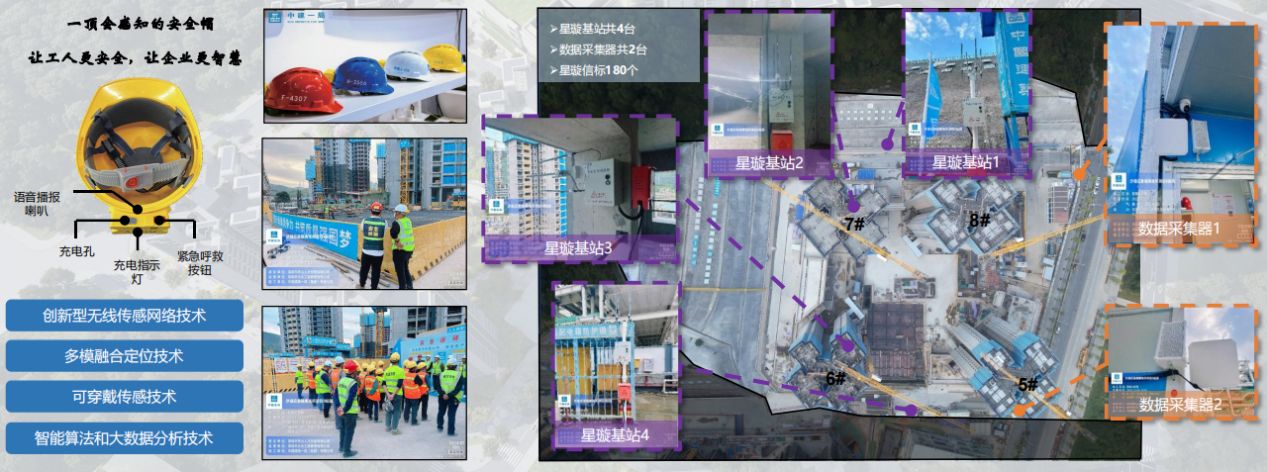

項目采用中建一局自主研發的智能安全帽，采用行業首創的一種新型傳感網絡技術和多模融合定位技術，有效解決市面上其他智能安全帽室內定位難、通信難和成本高的問題，開發了星璇智能項目管理系統，一攬子實現建筑施工的人員安全、考勤、工期、工效和產業化工人管理。目前已投入285頂智能安全帽，項目部及分包管理人員50頂，工人150頂，特種作業人員30頂。逐步使安全帽全覆蓋，讓安全生產閉環管理。

△智能安全帽應用

根據項目建筑機器人系統化應用特點，開展機器人創新應用，結合星璇定位模塊，聯合研發設備空間定位系統，實現多廠商多品類機器人定位可視化，可對項目所有進場建筑機器人進行集中管理及施工作業數據的分析。組織工人佩戴智能安全帽，通過星璇系統實時記錄工人的行動軌跡及作業時長，提高考勤數據真實性，協助項目安全管理。

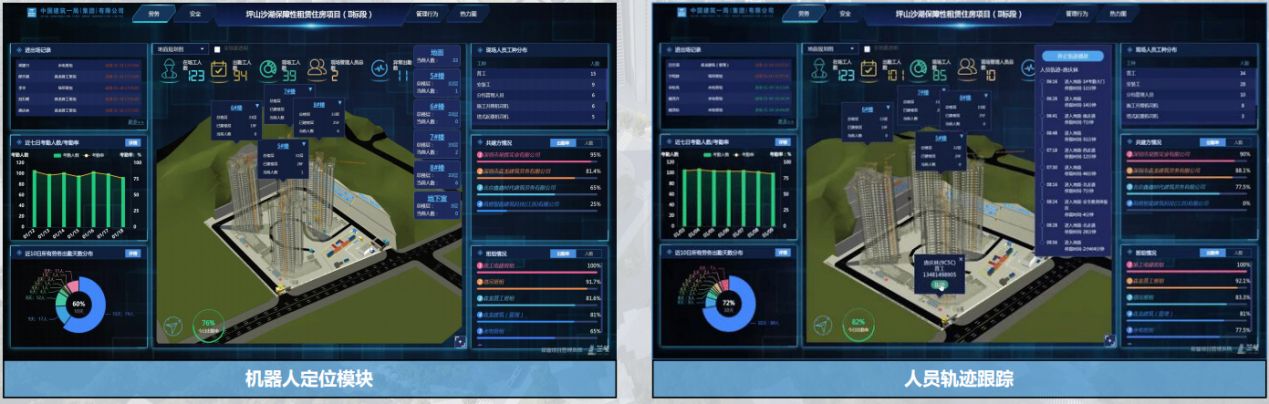

△機器人創新應用

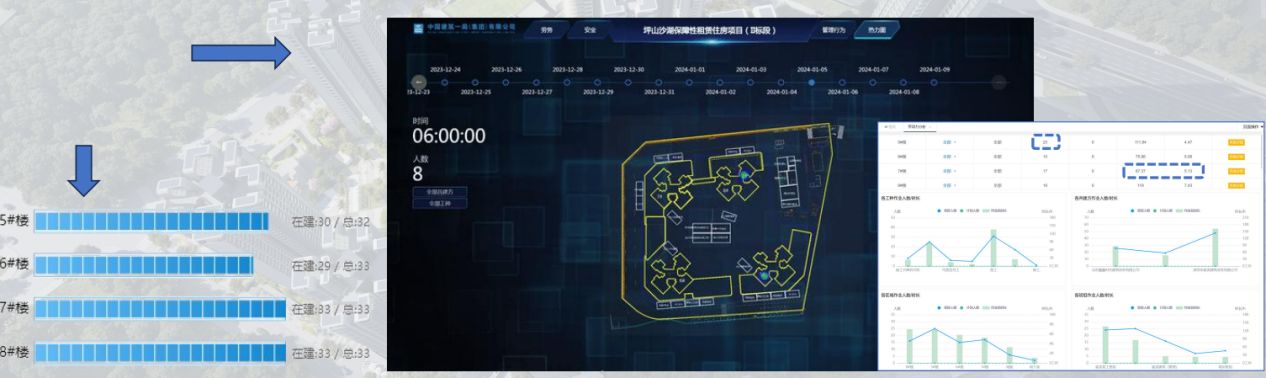

工期管理：勞動力流動熱力圖更新頻率為10分鐘1次，通過熱力圖分析，幫助管理人員實時精準掌握現場勞動力情況。勞動力分析，可以發現在5#樓人數相對其他棟較多，應重點關注人員的交叉作業，在8#樓上人均時長相對較長，應重點關注工人的安全狀態，避免工人作業過度疲憊。

△工期管理

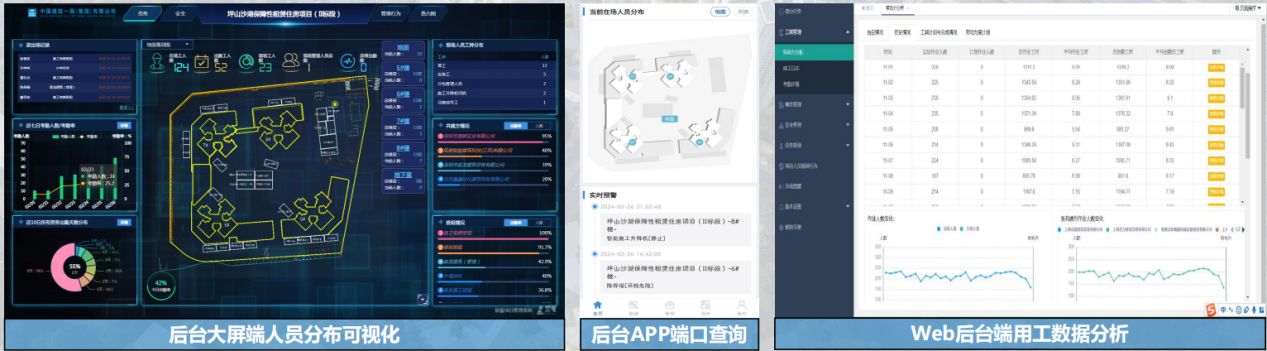

采集現場工人的立體位置數據，實現以下應用：

①現場工作面上的人員分布數據透明可視，便于總包和分包之間因用工投入數量進行協調。

②工長通過APP實時掌握施工現場的工人投入數據，大大節約人工清點人數的時間。

③生產例會上，提供精確的當日用工數據分析，幫助項目部及時進行用工計劃糾偏，保障工期進度。

△工期管理

建設工程項目管理產業互聯網平臺除了工期管理，還有勞務管理，安全管理、人員分布可視化、危險源語音預警、應急疏離、管理行為、出勤人數變化、出勤天數分布等。

云筑集采不僅將傳統線下詢價、招投標、訂單、合同、結算等業務環節通過電子商務平臺轉移到線上進行，有效保證了供求雙方遵循公開、公正、公平的契約原則實現采購全流程的公開透明，有效控制企業的采購成本。

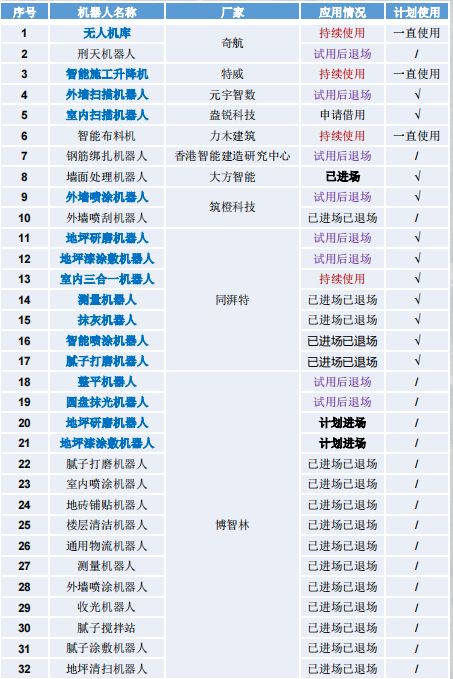

項目施工過程中共累計有32款機器人進場，持續使用3款機器人，樣板施工8款機器人。以下重點介紹幾種有突出特點的幾款機器人應用。

△智能建造機器人使用情況表

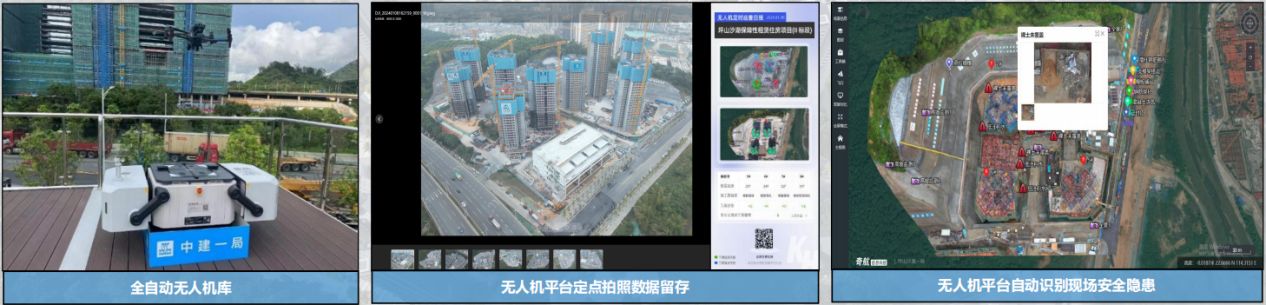

無人機自動巡航：通過設置航線，對現場的勞動力、設備等情況及形象進度的實時掌控，實現立體巡檢。將每日定點拍攝的照片數據留存于無人機平臺上，可實時進行追溯。通過無人機定時巡查日?qǐng)?bào)自動推送，可使管理人員準確掌握工程建設的形象進度與進度計劃的偏差。

△無人機自動巡航

采用SC200/200G系列的智能施工升降機，對接智慧建造平臺，實時查看升降機運行狀態，司機無需進行操作，把控人員進出安全即可。可選配自動平層方便運輸。

△智能施工升降機

采用全回轉壁架式布料結構：具有結構穩定可靠，轉動輕便靈活配用φ125mm輸送管，整機自動操作，只需輕松拉動繩索，即可任意改變布料方位>360°全方位正反向回轉，回轉半徑可任意調節。

△智能布料機

智能布料機是混凝土輸送泵的輔助配套設備，通過標準的輸送配管與混凝土輸送泵連接，有效地解決了現場墻體澆注布料的難題，通過電力驅動控制大小臂運動，只需30%的人力，即可完成布料工作，從而減輕工人勞動強度。

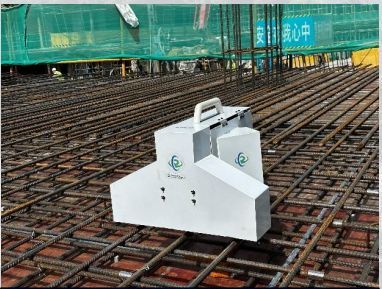

項目秉持著開放合作的理念，積極對接機器人企業，為校企合作提供良好的試驗環境，鼓勵新產品在現場的試用，香港智能建造研發中心的鋼筋綁扎機器人在現場板面筋試用，助力于產品的更新迭代走向市場化。

△鋼筋綁扎機器人

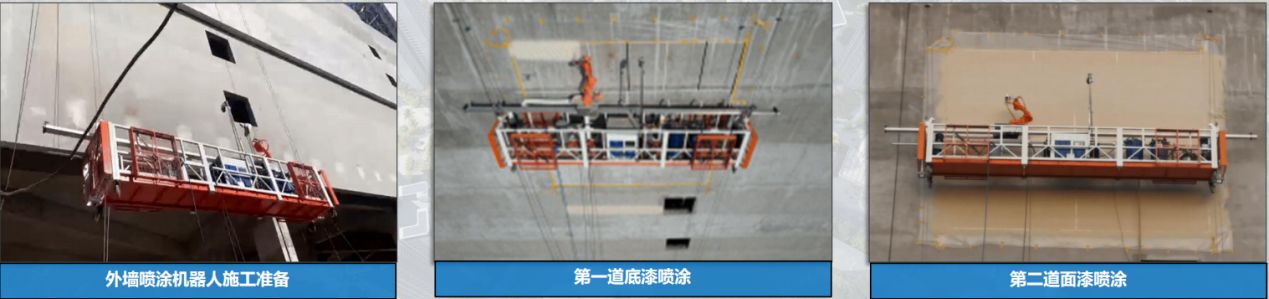

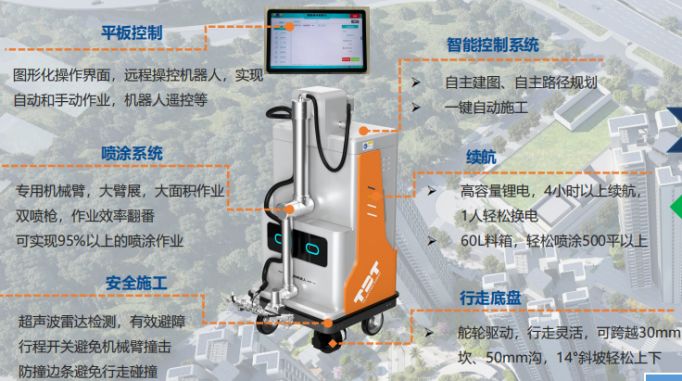

經過在項目上對外墻智能噴涂機器人應用的測算，1分鐘噴涂長度6m寬度0.5m為2道，機器人的準備時間較長，綜合考慮噴涂效率可110m2/h,對比傳統人工約為60m2/h,約為傳統人工效率的2倍。通過市場化應用并更新迭代，實現自動接縫功能，噴涂效果打造得更加連續和無縫，提高涂裝效率和質量。對外墻面涂料自動化噴涂，可減少人員投入2名，減少人工高空作業，可避免高空作業的安全隱患。

△外墻智能噴涂機器人

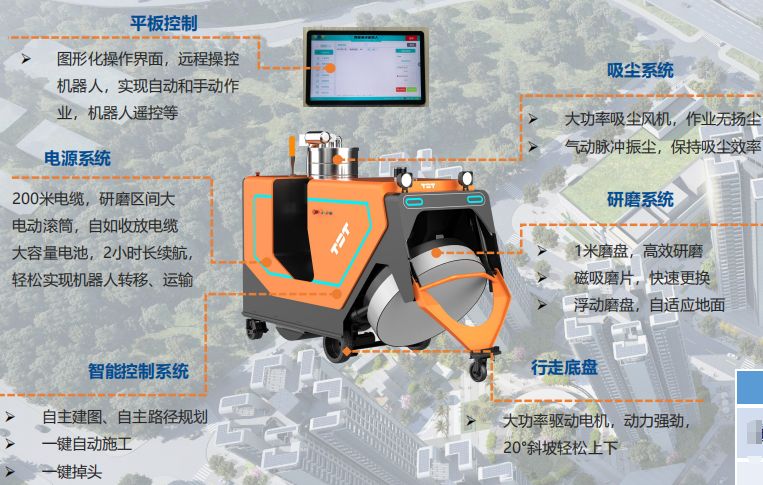

層層打麿，質感升華。通過自行駛+人工輔助定向，實現貼邊輕松研磨，同時還具有自動吸塵、集塵、清塵、急停保護等功能。適用于混凝土地面精密找平，尤其適用于樓層混凝土地需澆筑施工。地坪研磨機器人行走速度約50mm/s,工效約=0.8[研磨寬度]*50[速率]/1000*60*60=144m2/h,工效可達傳統人工的2倍。

△地坪研磨機器人

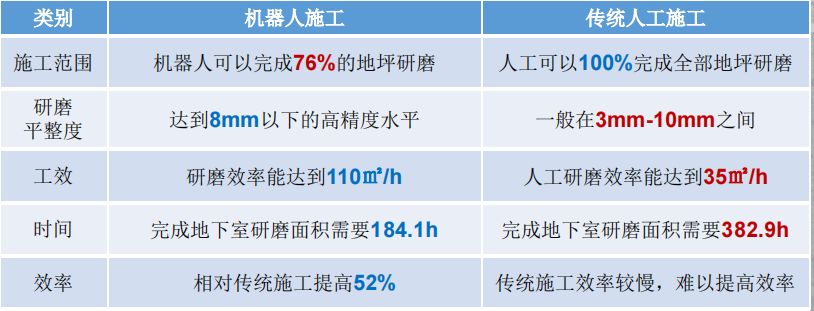

△人機數據對比

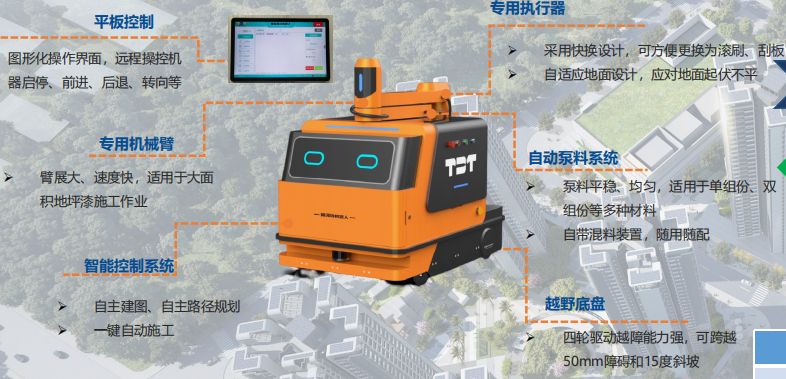

涂不停，上漆神器。自動規劃路徑完成環氧樹脂地坪漆的施工作業，涵蓋底漆、中涂和面漆的涂敷。適用于整個地下車庫環氧地坪漆的底漆、中涂漆以及面漆的施工。地坪漆涂敷機器人行走速度約50mm/s,工效約=2[涂敷寬度]*50[速率]/1000*60*60=360m2/h,工效可達傳統人工的2倍。

△地坪漆涂敷機器人

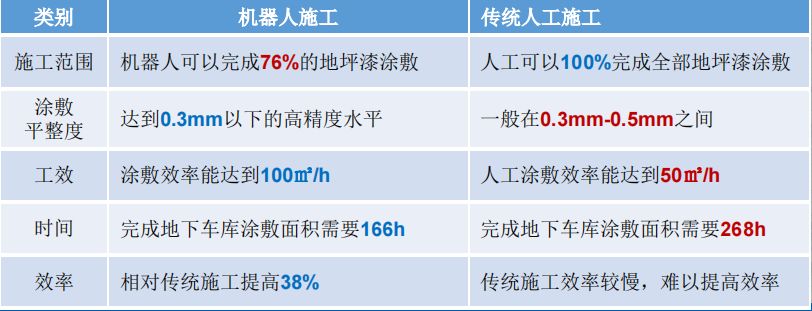

△人機數據對比

一機多能，輕松上陣。適用于混凝土結構工程、砌筑工程以及抹灰工程等土建工程分部分項施工質量檢測-實測實量。

△建筑施工場地平整測量

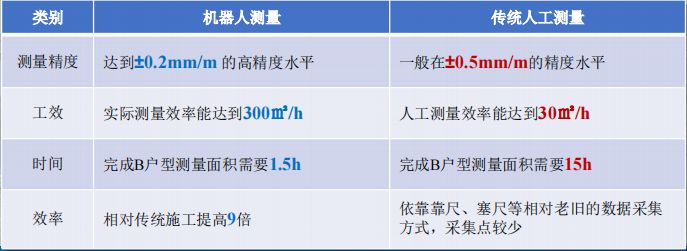

△人機數據對比

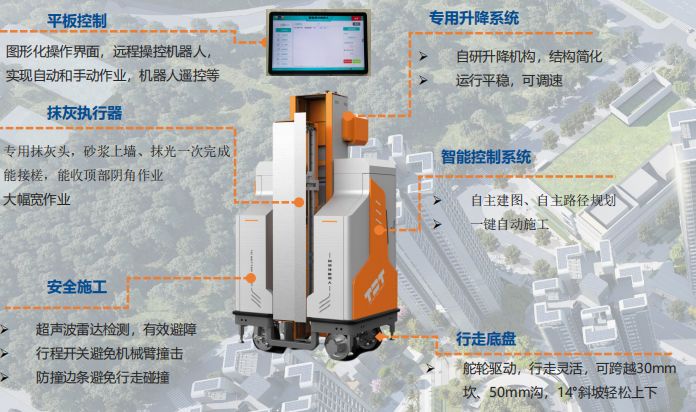

刮平如畫，一抹順滑。自動完成砂漿均勻上墻、自動刮平等施工作業，抹灰厚度精度可控。適用于室內混凝土墻面抹灰施工的機器人。

△砂漿抹灰機器人

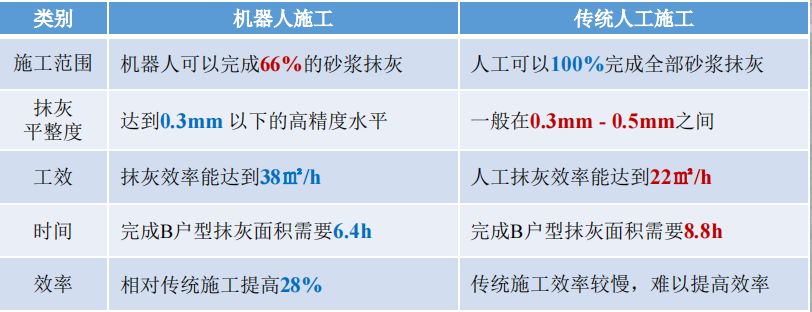

△人機數據對比

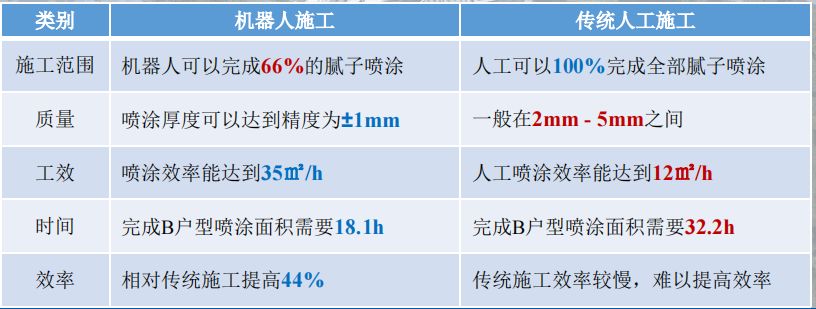

智能化膩?zhàn)樱屖覂?nèi)裝修變輕松。不需要人工參與，根據規劃路徑自動行駛并完成涂覆作業，適用于住宅室內的墻面、飄窗、天花板的兩遍膩?zhàn)尤詣?dòng)涂覆。

△膩?zhàn)訃娡繖C(jī)器人

△人機數據對比

機器修面，智能磨皮，一鍵美顏。采用參數化打磨工藝設置，智能恒力控制，精準激光測距，施工質量一致性好，適用于建筑內墻和天花板膩?zhàn)哟蚰プ鳂I(yè)。

△膩?zhàn)哟蚰C(jī)器人

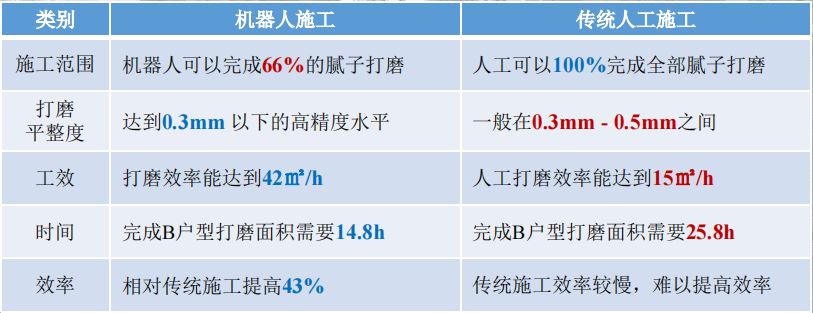

△人機數據對比

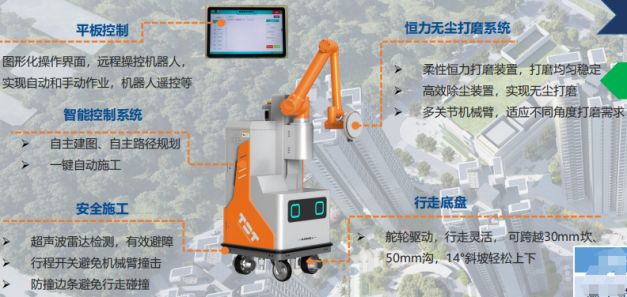

噴涂打磨一體機器人集合乳膠漆噴涂、膩?zhàn)訃娡考澳佔哟蚰ヒ惑w的建筑機器人，融合環境感知、柔性控制等技術，集成導航底盤，基于無人控制軟件平臺及機械臂，實現對墻面膩?zhàn)优c乳膠漆等墻面的無人自主噴涂打磨作業。

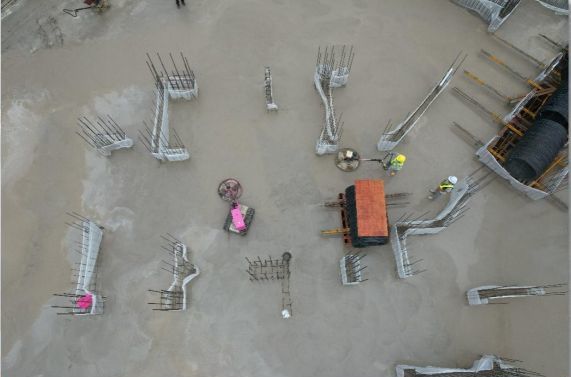

首次在底板使用混凝土類機器人，該類機器人適用于地下室底板大面積施工，不適用于塔樓區域面積小的施工，同時受鋁模斜撐體系的影響，需要進行預埋套筒代替?zhèn)鹘y(tǒng)凸起鋼筋的形式，其中會投入大量的人力、物力，如未能找到預埋套筒需要進行返工處理。

△地面圓盤抹光機器人

智能巡檢機器人（機器狗）通過搭載各種傳感器和攝像頭，結合機器視覺、人工智能和自主導航等技術，能夠自主地巡視和監測建筑結構、設備和環境，實現平面自動巡檢，從而確保工地安全，同時，機器狗還可以幫助檢查工程質量，包括建筑物的結構、排水系統、電氣系統等方面。

△智能巡檢機器人

參建單位信息

工程名稱：坪山區沙湖保障性租賃住房項目

工程地址：坪山區碧嶺街道、南坪三期與坪鹽通道交匯處西北側

建設單位：深圳市坪山安居有限公司

勘查單位：深圳市勘察研究院有限公司

支護設計單位：深圳市工勘巖土集團有限公司

設計單位：香港華藝設計顧問(深圳)有限公司

監理單位：深圳市大眾工程管理有限公司

施工單位：中國建筑一局(集團)有限公司（Ⅱ標）

中國建筑第四工程局有限公司（Ⅰ標）
