高線公園到螺旋塔——
天際線上的綠色共鳴
在紐約市曼哈頓西區標志性的建筑——高線公園、樓梯塔和螺旋塔，不僅在地理上相鄰，更在設計理念上相得益彰。他們共同搭建起紐約市天際線中城市與自然和諧的橋梁，將大自然與都市生活的完美融合。
△紐約市天際線 攝影：本學會人員
introduce
高線公園High Line
高線公園是一條貫穿紐約市曼哈頓西區的綠色走廊，是建于棄用的紐約中央鐵路西區線一個高架橋上的線型空中花園。總長 2.3 千米，距離地面高度約 9 米，沿途穿過 22 個街區。公園將各街區聯系起來，為城市綠化樹立了新的標桿，全新創造了一種占用城市的新視角，也是創新設計和可持續設計性標志。

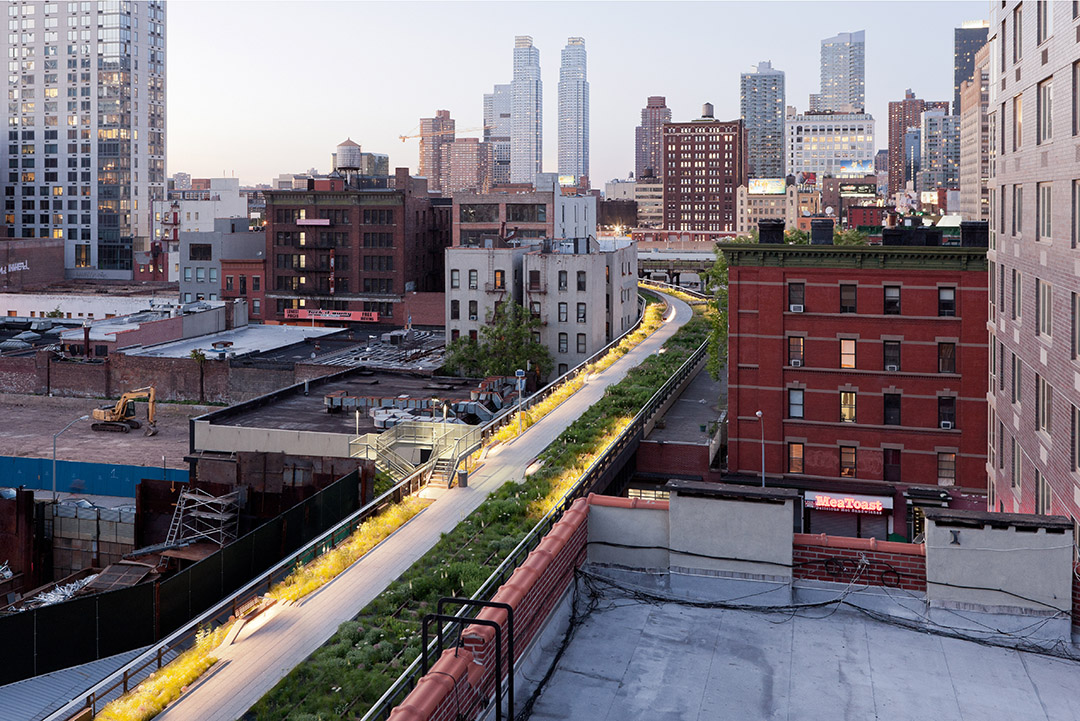

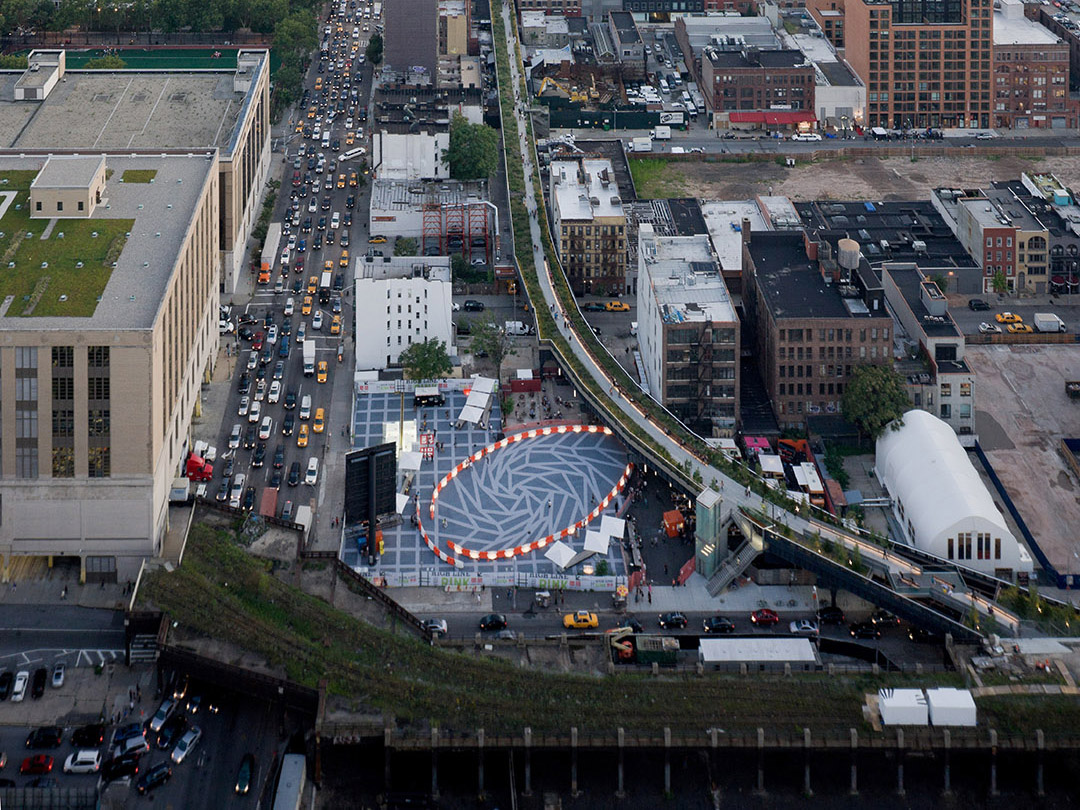

△鳥瞰圖（南向） 來源：www.gooood.cn
這座獨特的線性公園展示了生態可持續發展的最佳實踐，它不僅是廢棄空間的華綠色再生，也是都市生態的生動表達。在保證不破壞原有環境和遺跡的基礎上，高線公園新增設的結構融入其中，將創新與保護結合，創造出一條城市空中花園，還原了一些曾經的樣貌，并使得公共空間充滿變化和多樣性，構建了一個建筑與自然和諧共處的可持續發展空間。

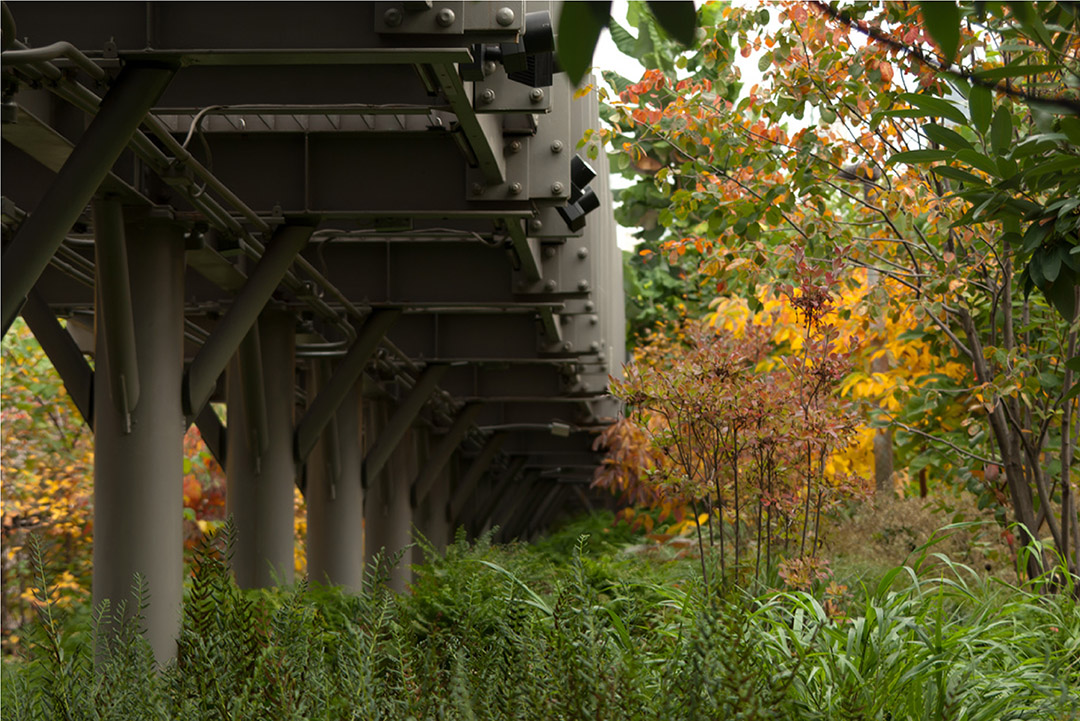

△林地立交橋 來源：www.gooood.cn
植被的選擇和設置上，摒棄傳統的修剪式園林的人工味，彰顯野性的生機與活力。不同于場地單一型與線性的特征，公園在植被的選擇上注重植物的多樣性與復雜性，并巧妙地運用了在廢棄年間生長的一些植物，依據植物的不同顏色和特性，挑選出210種本地植物，包括雛菊、茴香、牽?；?、玫瑰和各種灌木，其中160多種是本地物種，保留了廢棄鐵軌中自然生長的野花雜草，保存“原生態”的抗旱扛風植物，同時也注重花期的不間斷性。
△野花種植區 來源：www.gooood.cn
高線公園與城市的緊密聯系成為該項目鮮明的獨特性。它以不間斷的形態橫向切入多變的城市景觀中。高出地面9米的空中步道帶來了獨特的城市體驗，人們?cè)谏钊氤鞘械耐瑫r(shí)也在遠離城市。很多對周圍環境早已了然于心的紐約人也不禁走上高線，以一種全新的視角一睹城市風采，往往能夠收獲意想不到的驚喜。
△高線公園不同的座位 來源：www.gooood.cn
公園內設有先進的節水灌溉系統和雨水管理方案，通過智慧水管理系統確保每一滴雨水都得到有效利用，為植被提供必要的水分，同時減少城市排水系統的壓力。
△高架沿線植物圖景 來源：www.gooood.cn
項目通過特別的“agri-tecture”（農業+建筑）策略，將高線公園的表面數字化為分散的鋪裝和種植單元，1.5英里的路面結合了從100%的硬景觀至100%的柔性植物景觀的豐富過渡。鋪路系統由帶有開放式接口的預制混凝土板拼接而成，使野草能夠在人行道的夾縫中生長。細長的鋪裝單元兩端變窄以融入植被，營造出一種“道路消失”的獨特觀感。該策略將公園變成了一個融合了野生植被、耕種空間和社交功能的場所。

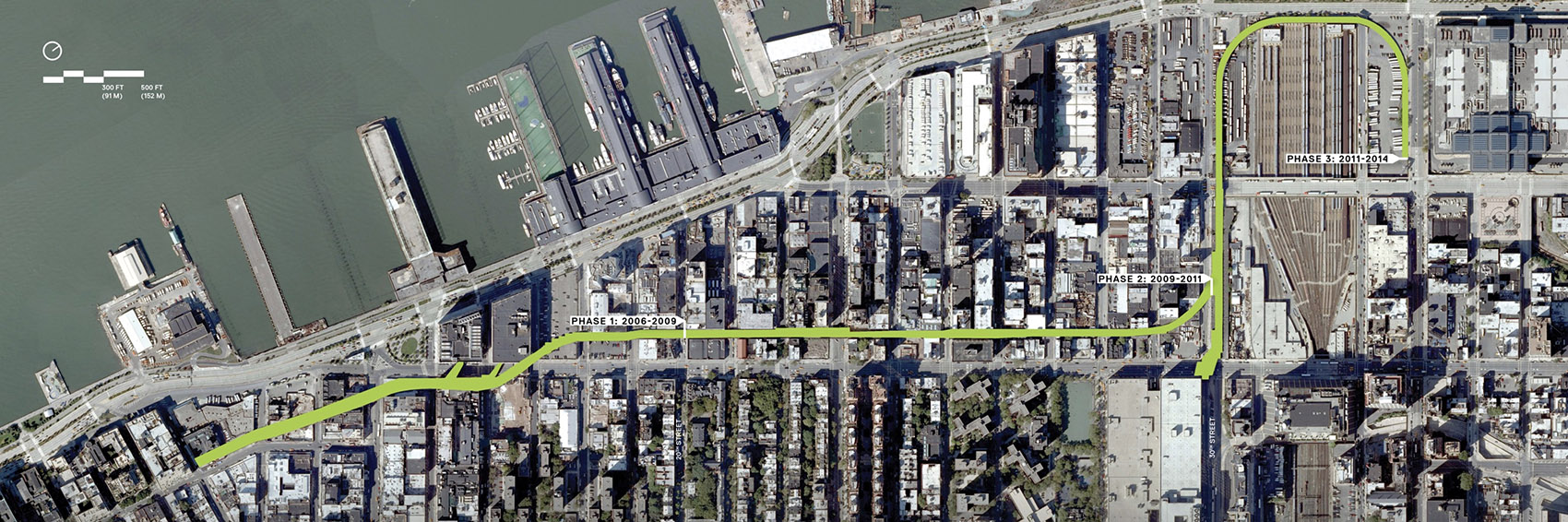

△總平面 來源：www.gooood.cn

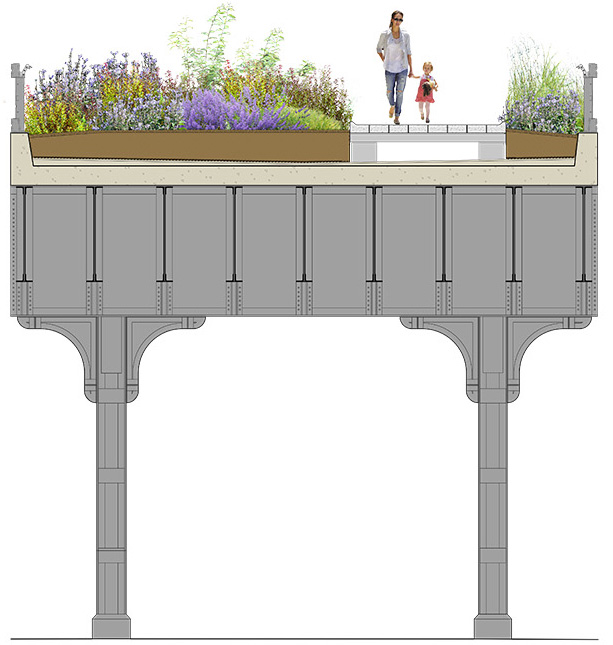

△剖面圖 來源：www.gooood.cn
高線公園項目詳情
面積：公園全長約2.3公里
地點：美國紐約
業主： New York City Economic Development Corporation, Department of City Planning-City of
高線公園項目團隊
建筑設計：Diller Scofidio + Renfro
景觀設計：James Corner Field Operations
植物設計：Piet Oudolf
施工團隊：Skanska USA、Urban Green Builders、Gardenscape、Lighting Design and Engineering Teams、Ironworkers and Metal Fabrication Teams
高線公園項目團隊簡介
Friends of the High Line：這是一個非營利組織，成立于2000年，旨在保護和促進高線公園的建設和維護。該組織的成員包括社區領袖、城市規劃師、藝術家和其他支持者。Friends of the High Line負責公園的運營、維護和節目策劃。
Diller Scofidio + Renfro：這是一個著名的建筑設計事務所，他們負責了高線公園的總體設計。這個團隊由Elizabeth Diller、Ricardo Scofidio和Charles Renfro組成，設計理念將高線公園打造成一個融合綠地、步道和公共藝術的創新空間。
James Corner Field Operations：這是一個景觀設計事務所，負責了高線公園的景觀設計。James Corner的團隊致力于創造一個既美觀又功能性的城市綠地，強調了自然環境和城市空間的融合。
樓梯塔Vessel
同樣位于紐約市曼哈頓的哈德遜廣場地區的標志性建筑物紐約地標大松果樓梯塔Vessel，以其獨特的蜂窩狀結構和螺旋狀樓梯而聞名，它與高線公園共享著同樣的公共空間理念，鼓勵人們探索城市環境、欣賞藝術和自然。這個結構由150多個樓梯組成，共有2500多個臺階和80個平臺，為游客提供了從不同高度和角度欣賞城市風景的機會。
△ 建筑全貌 攝影：本學會人員
為了對樓梯這種簡單的公共結構類型進行進一步的探索，建筑事務所Heatherwick Studio專門研究了傳統的印度階梯井；這個階梯井結構由一個錯綜復雜的石階網絡組成，因此，即使水庫中的水位發生變化，人們?nèi)匀豢梢缘竭_(dá)它的表面。然而，就像圓形劇場一樣，印度階梯井的焦點在于其井狀的結構形式，但在本項目中，建筑師希望創造一種既外向又內向的空間體驗。

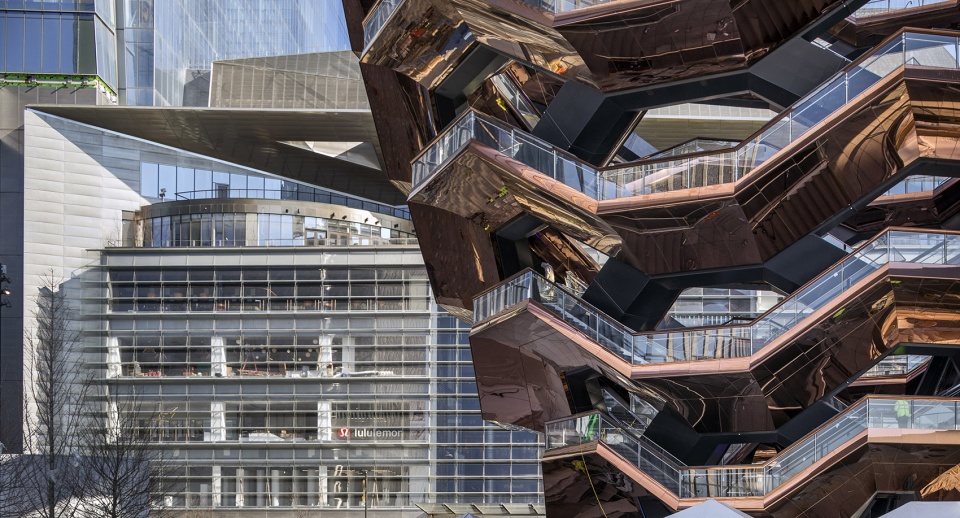

△ 項目外觀局部 來源：www.gooood.cn
樓梯被豎向拉伸，創造出一個連續的幾何圖案，提供朝向哈德遜河的景觀視野。
△項目局部 來源：www.gooood.cn
設計師將臺階之間的虛空間打開，創建一個三維的格架，將公共廣場在垂直方向上向上拉伸。

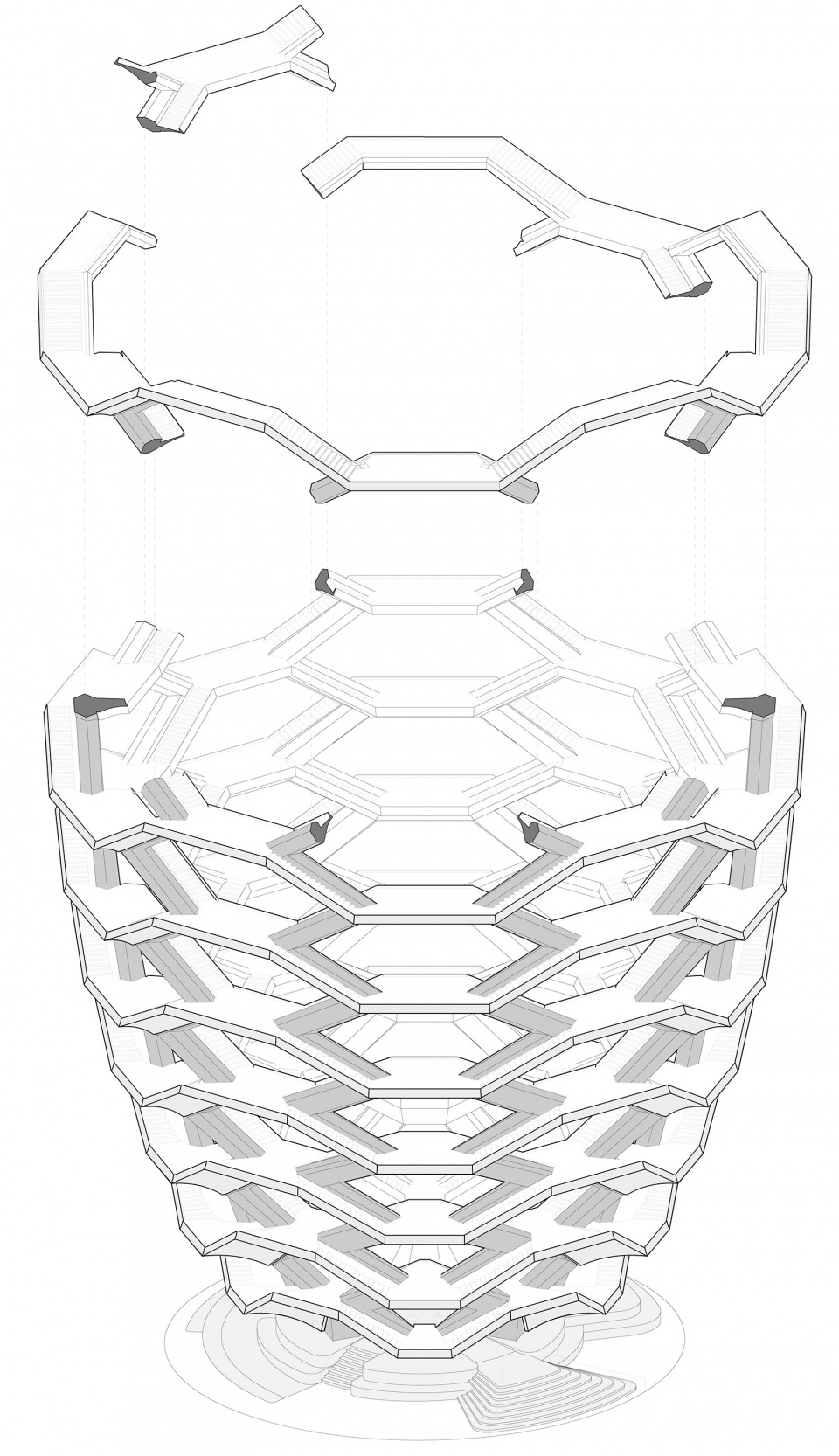

△ 爆炸軸測圖 來源：www.gooood.cn
樓梯塔項目詳情
面積/高度：2,210平方米/45.7米
地點：美國紐約
業主：Related Companies+Oxford Properties Group
樓梯塔項目團隊
設計團隊:Heatherwick Studio
設計總監：Thomas Heatherwick
項目負責人：Laurence Dudeney
結構工程師： Thornton Tomasetti
景觀設計師：Nelson Byrd Woltz
樓梯塔項目團隊簡介
Heatherwick Studio是由托馬斯·赫斯維克（Thomas Heatherwick）創立的設計事務所，負責Vessel的概念和設計。工作室以其在建筑、藝術和城市設計領域的創新項目著稱。
Thornton Tomasetti是一家全球性的工程公司，負責Vessel的結構工程設計。他們的工作確保了這座雕塑建筑的穩定性和安全性，特別是在面臨風荷載和地震荷載時。
螺旋塔The Spiral
螺旋塔位于高線公園和開拓曼哈頓新西疆的哈德遜大道公園的交匯點。螺旋塔將高線公園沿鐵路而生的綠化帶繼續盤旋著向天空延展——將綠化廊道從高線到天際線。
△ 建筑全貌 攝影：Laurian Ghinitoiu
螺旋塔被CTBUH（世界高層建筑與都市人居學會）評為全球最佳高層建筑建筑。建筑將附近高線公園的景觀延伸并環繞至螺旋塔的外立面，使這座66層塔樓的每一層都擁有通往戶外的綠色露臺，以“垂直森林”的形態為鬧市空中新添一道綠化天際線。目前，該項目正在申請LEED銀級認證。
△ 建筑全貌 攝影：Laurian Ghinitoiu
在街道層面，螺旋塔的醒目設計將目光吸引向上，延伸至高線公園的郁郁蔥蔥的綠色植物，并將其引入曼哈頓天際線的中心。玻璃面板立面營造出溫室的氛圍，讓路人可以瞥見寬敞明亮的大廳，大廳裝飾著荷蘭工作室DRIFT的藝術品和大量翠綠的樹葉。

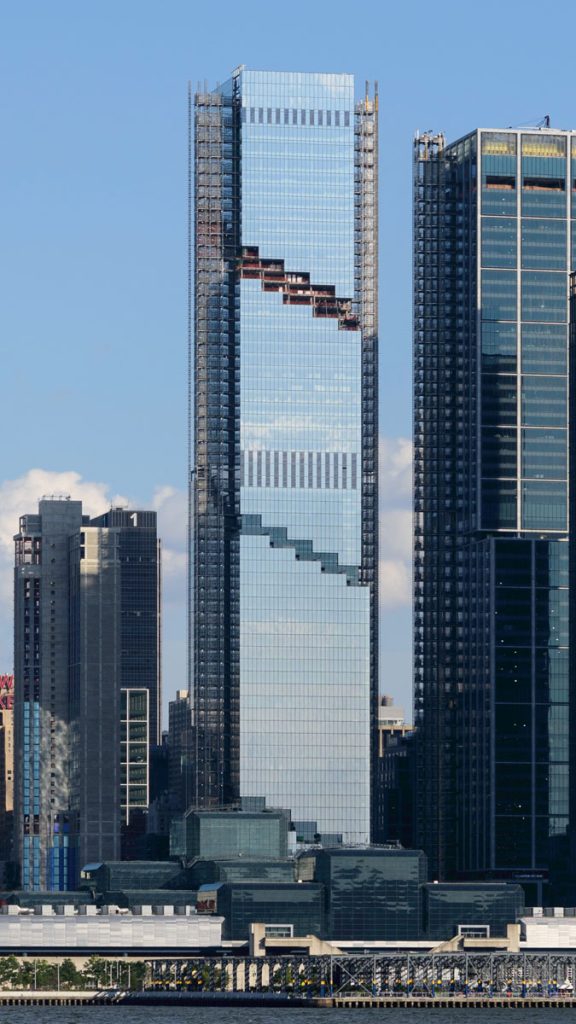

△曼哈頓街景中的大廈 攝影：Laurian Ghinitoiu
螺旋塔定位為商務建筑，并座落曼哈頓區繁華的西34街，但丹麥建筑事務所BIG留意到市區中，密布逾6,000座高達50公尺以上的高樓，民眾日夜被鋼鐵和水泥包圍，生活跟自然和森林嚴重脫節。因此在建設方案中，不僅追求完善辦公和商業場所的功能，更善用共 66 層的摩天優勢，以建筑外層呈螺旋鋸齒型的綠化露臺，重新連結附近環境。

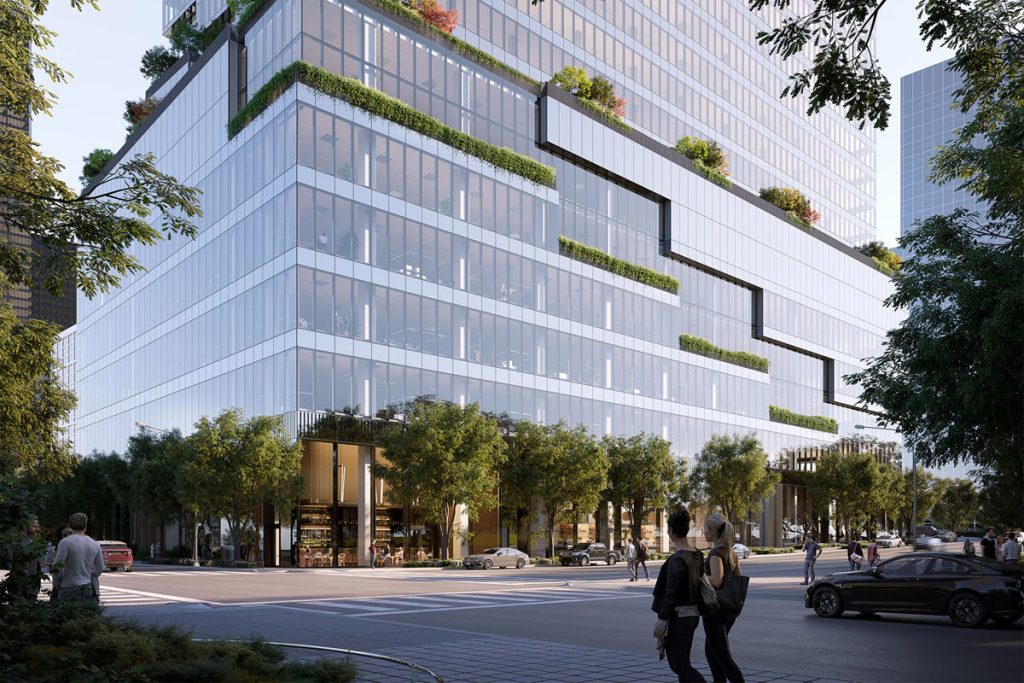

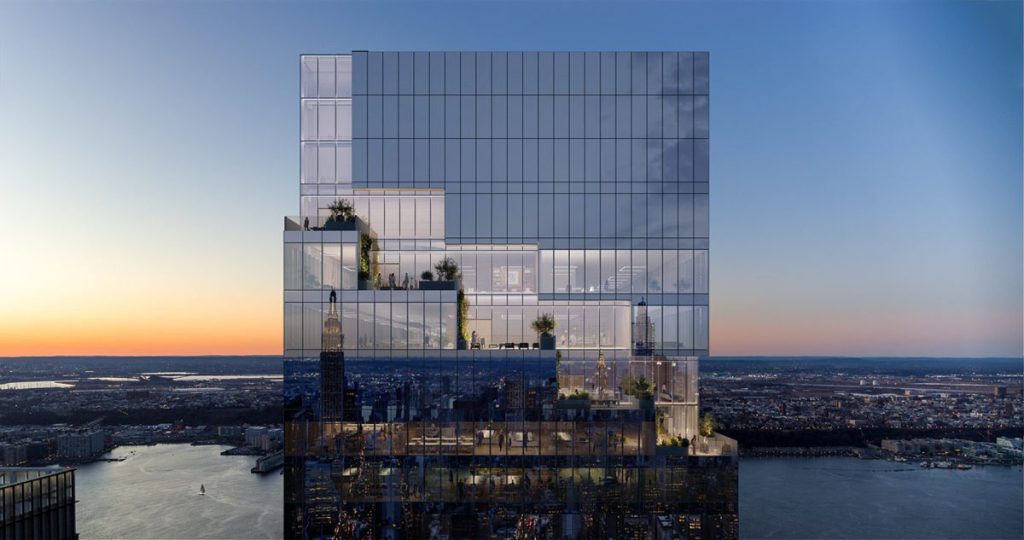

△塔樓外觀 ?BIG Bjarke Ingels Group, Tishman Speyer, Michael Young
為致敬紐約悠久的工商業歷史，螺旋塔大堂采用七種金屬材質，每樓層的天花板又高又寬敞，特選的外部玻璃涂層，又可助室內引進日光。

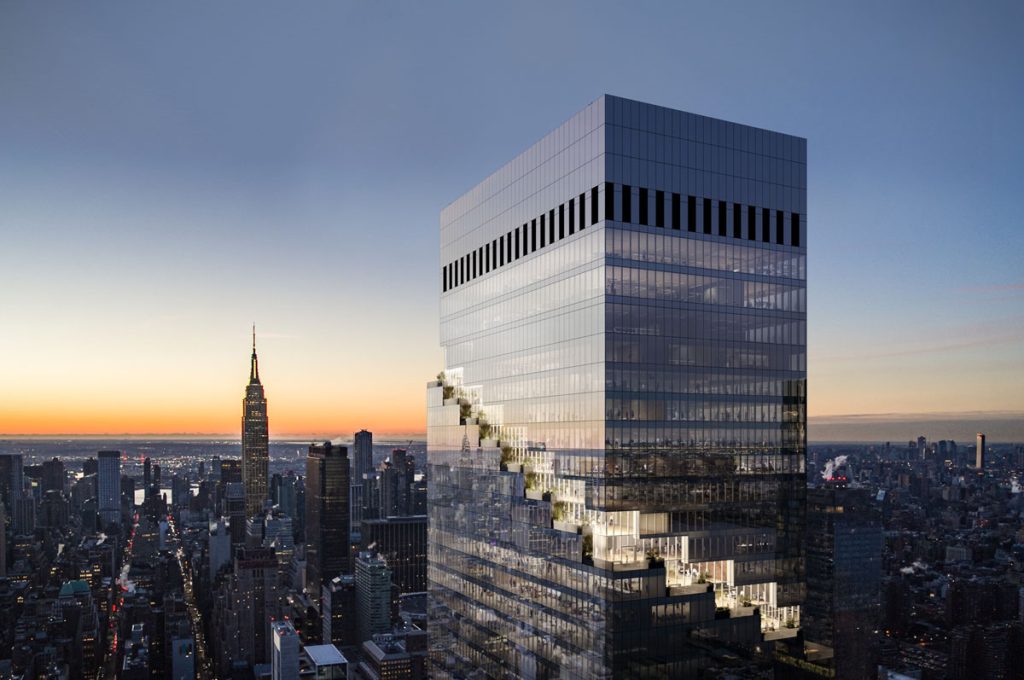

△塔樓外觀 ?BIG Bjarke Ingels Group, Tishman Speyer, Michael Young
BIG團隊亦為各戶設計室外露臺，于其植滿花草樹木。從底層到頂層的露臺之間，又用上透明的開放式樓板作連接，形成視覺上不間斷，實際卻互不騷擾的階梯形空中花園。

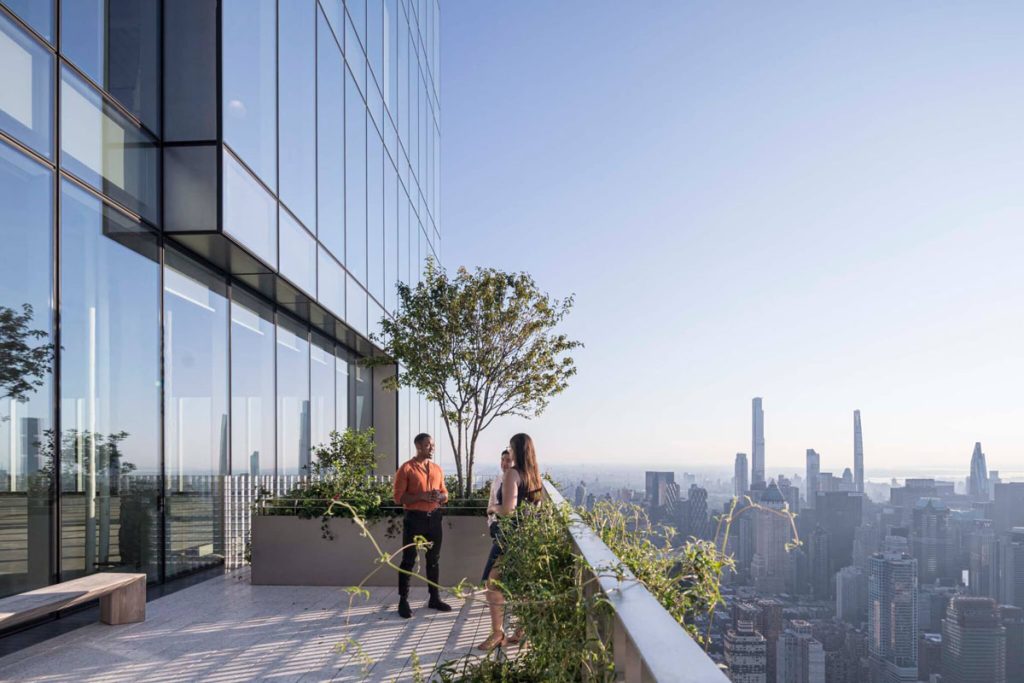

△空中花園 Sky garden ? Laurian Ghinitoiu
大樓的雨水管理系統收集溢出的雨水，進行處理并重新分配到各層景觀中，從而實現可持續灌溉，并進一步鞏固螺旋塔作為曼哈頓天際線上綠色建筑的地位。

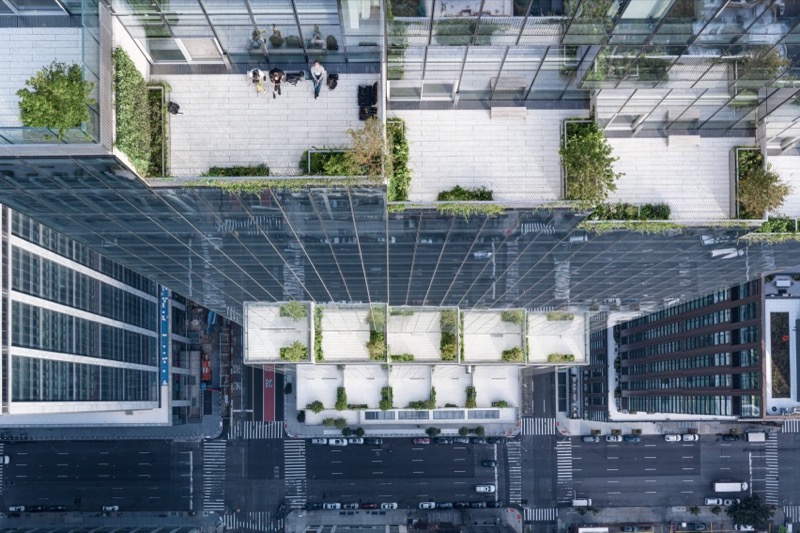

△俯瞰立面上的露臺 攝影：Laurian Ghinitoiu
從街道抬頭看，上旋的綠色建筑紐帶宛如不斷生長的藤蔓，甚有朝氣。景觀規劃總監Giulia Frittoli期盼，螺旋塔空中庭院可迎來周遭的鳥類、蜜蜂和蝴蝶等到訪，展現城市亦有生物多樣性。
△從街道望向建筑 View from the street level ? Laurian Ghinitoiu
其內部展示由荷蘭DRIFT工作室創造的藝術作品以及郁郁蔥蔥的綠色景觀，大樓可由哈德遜大道及第10大道的入口進入。
△內部環境 Club ? Laurian Ghinitoiu
除了露臺的綠植景觀，同時推進持續綠化室內空間，為現代人創造一個永續、舒適而具有彈性空間變化的新世代摩天大樓。

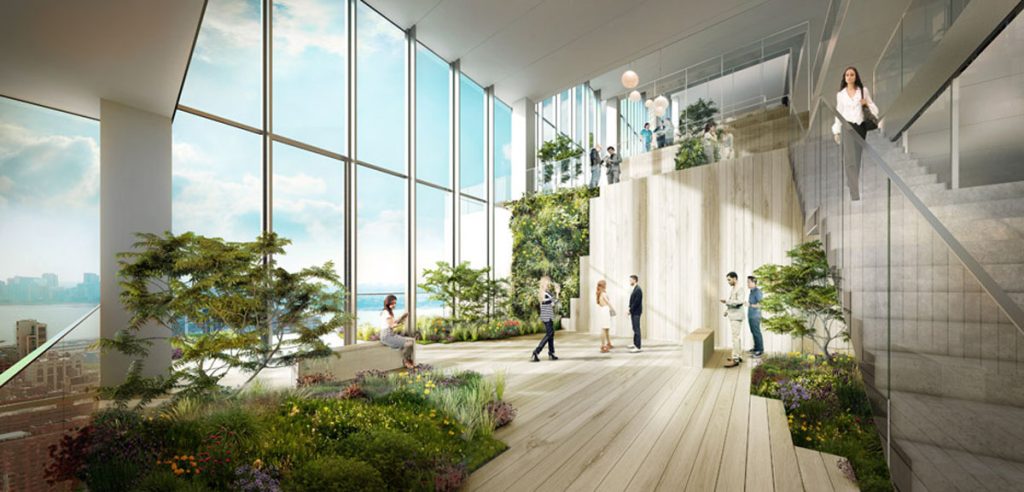

△會所空間 Club ? Laurian Ghinitoiu
螺旋塔的體量隨著場地退線規范的要求，向頂部慢慢收縮。其階梯狀的建筑語言與曼哈頓經典的摩天大樓——如帝國大廈和洛克菲勒中心的經典設計美學產生了共鳴；而其修長的比例以及現代材料的使用和細節處理，則詮釋了當代高層建筑的設計特點。

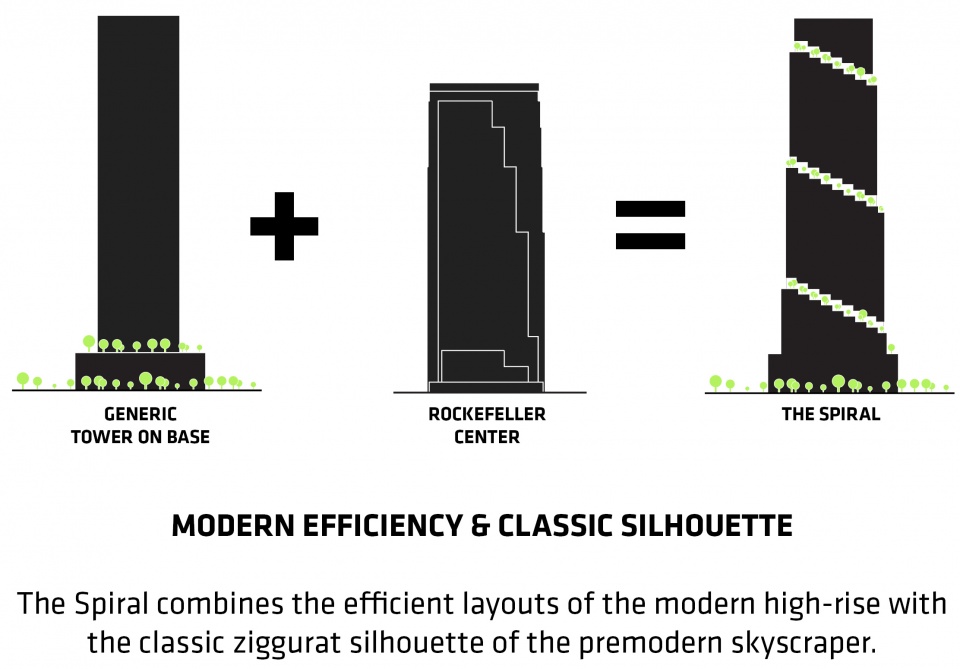

△設計示意 Modern Efficiency Classic Silhouette Diagram ? BIG
△設計示意動圖 Diagram gif. ? BIG

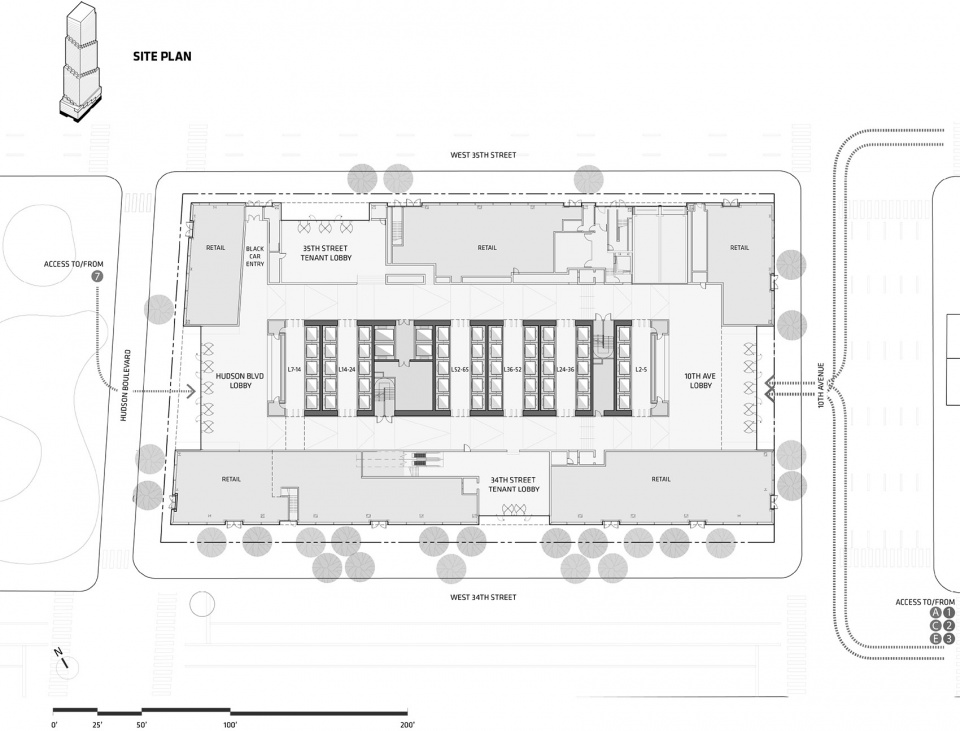

△場地平面圖，Site plan ? BIG

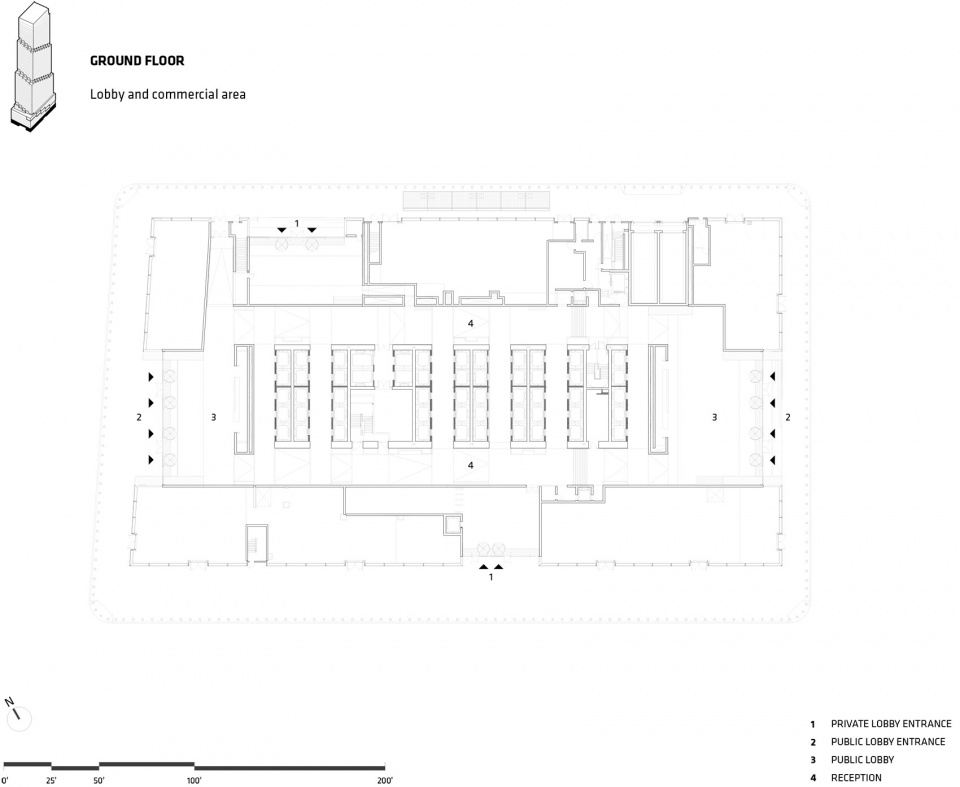

△首層平面圖 Ground floor plan ? BIG

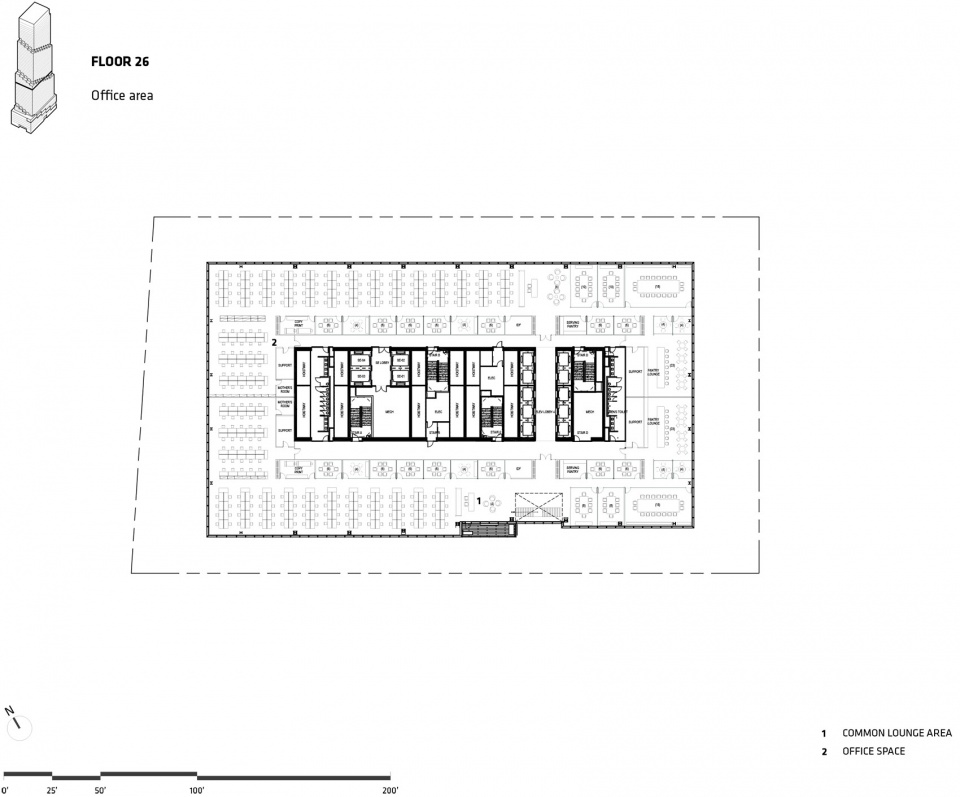

△26層平面圖，F(xiàn)loor 26 plan ? BIG

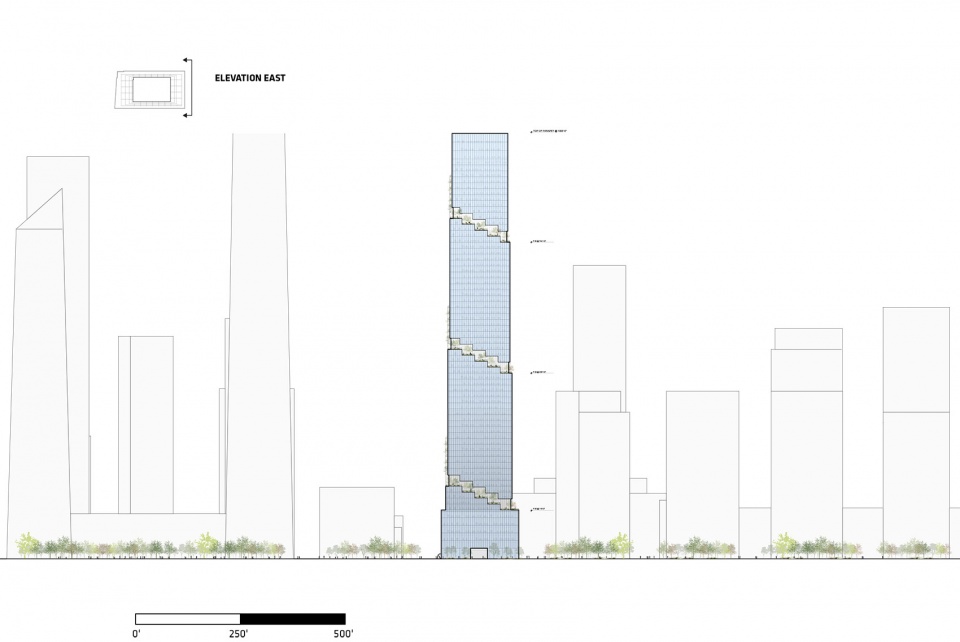

△東立面圖，Elevation East ? BIG

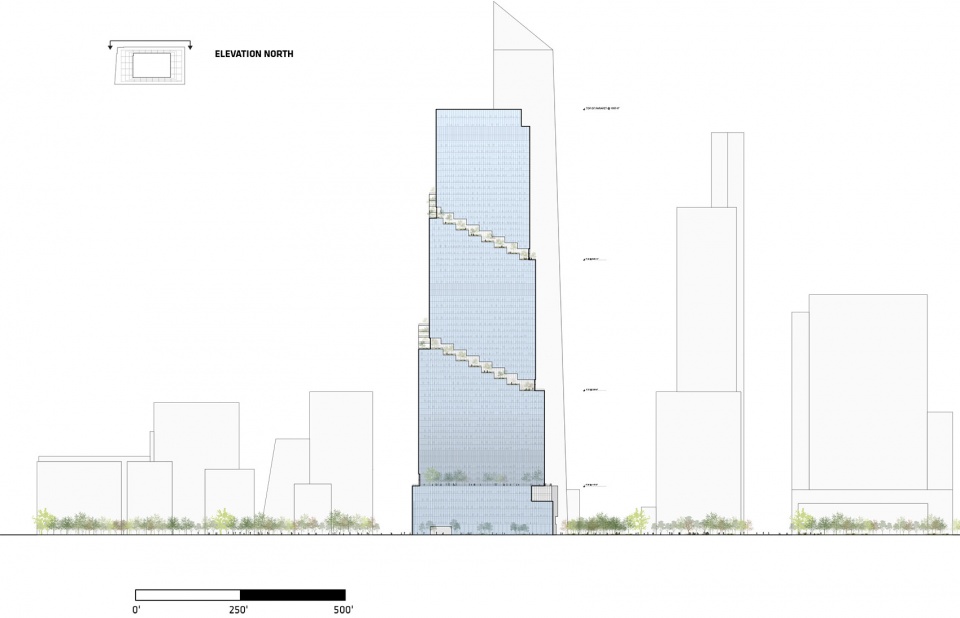

△北立面圖 Elevation North ? BIG

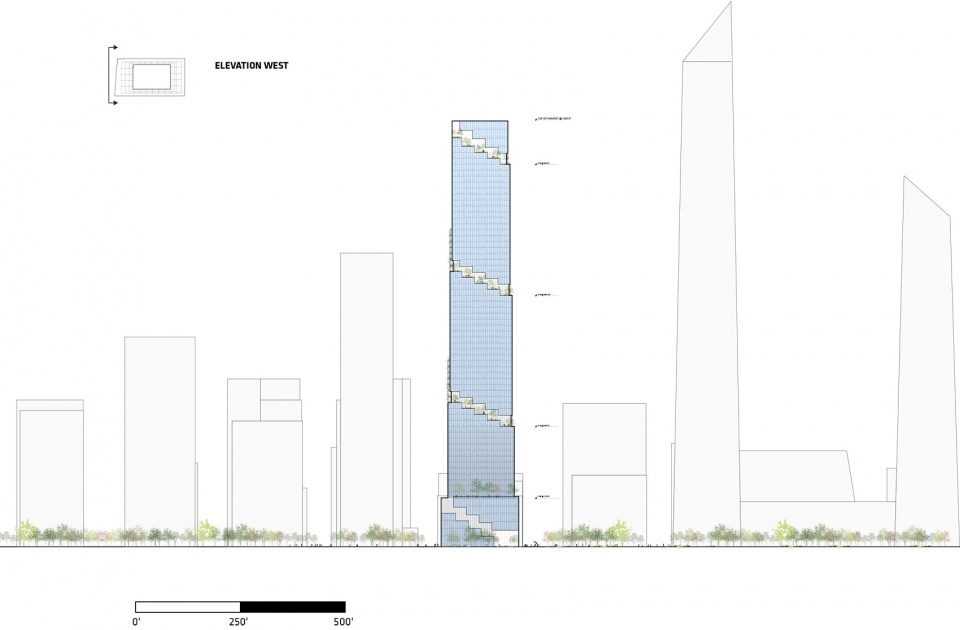

△西立面圖 Elevation West ? BIG

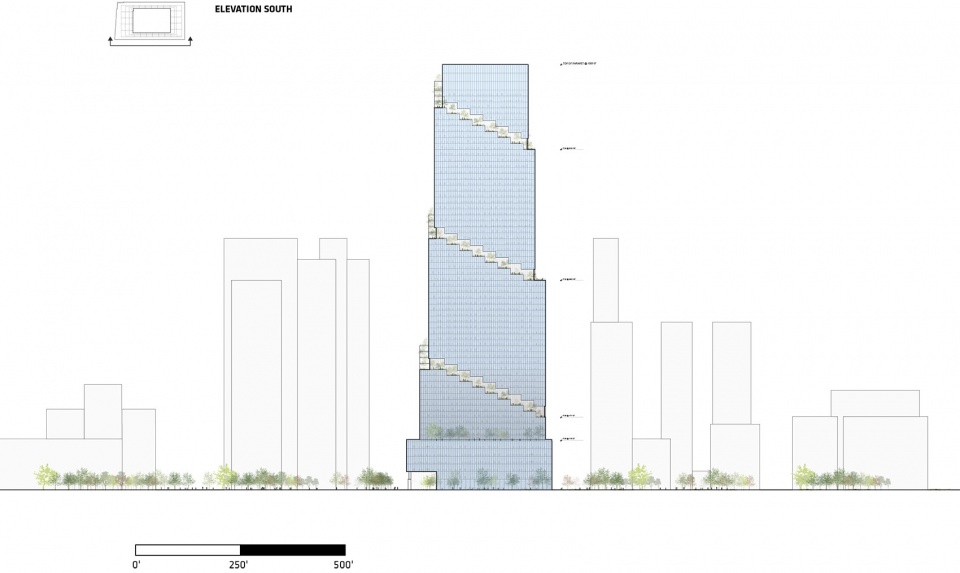

△南立面圖 Elevation South ? BIG

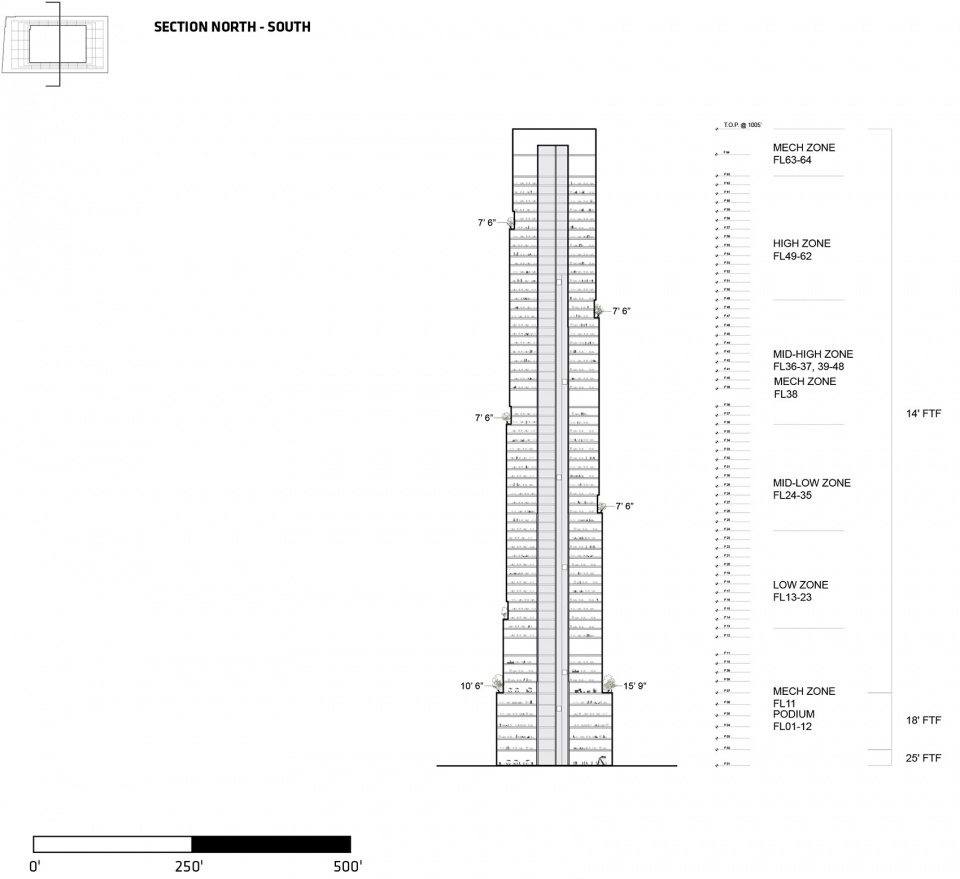

△剖面圖（南北向） Section North – South ? BIG

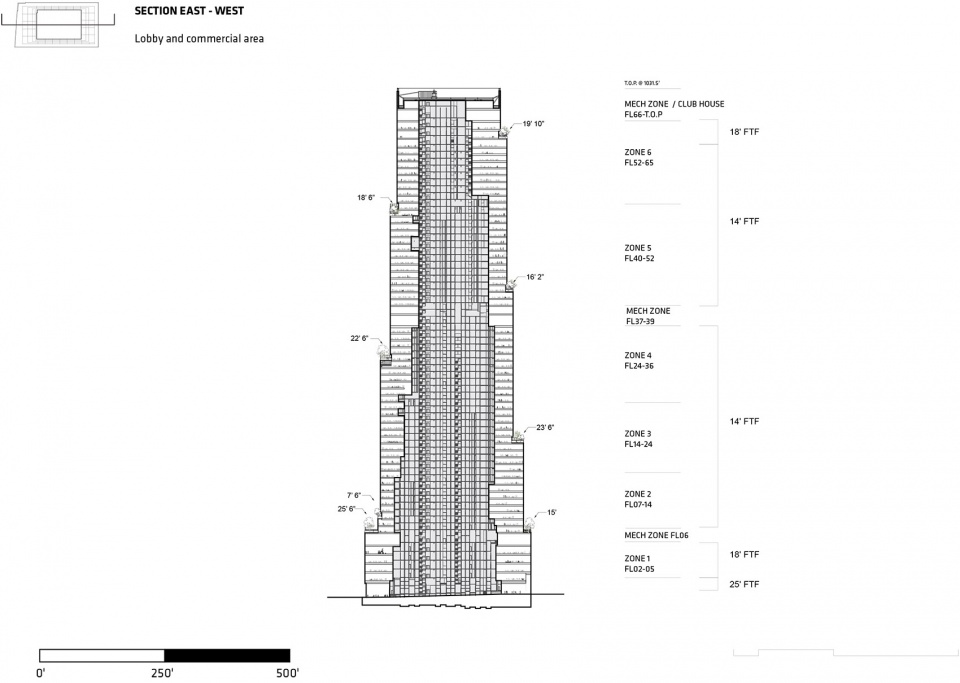

△剖面圖（東西向） Section East – West ? BIG
螺旋塔項目詳情
面積：26萬平方米
地點：美國紐約
業主：Tishman Speyer
螺旋塔項目團隊
設計團隊:BIG
主管合伙人: Bjarke Ingels, Daniel Sundlin
技術總監: Douglass Alligood
項目負責人：Dominyka Voelkle
螺旋塔項目團隊簡介
BIG - Bjarke Ingels Group
BIG建筑事務所是一個由500余名建筑設計師、城市規劃師、室內及產品設計師、景觀設計師、研究及發明者等不同領域的行業專家組成的國際化設計團隊，專家成員分布于哥本哈根、紐約、倫敦、巴塞羅那和深圳。該事務所目前參與了歐洲、北美、亞洲和中東地區的大量項目。BIG的設計來源于對當代生活如何不斷演變和變化的仔細分析，尤其是由于多元文化交流、全球經濟流動和通信技術的影響，所有這些都需要新的建筑和城市組織方式。為了應對當今的挑戰，建筑可以有益地進入一個很大程度上尚未探索的領域。通過混合傳統的元素，如生活、休閑、工作、停車和購物來創造建筑。BIG的作品已經獲得了包括丹麥皇家藝術學院獎、意大利威尼斯建筑雙年展評委會特別獎、世界最佳住宅、北歐國家最佳建筑獎等一系列國際獎項。
編輯：朱禹諾 左飛宇
審核：李洪東
